温馨提醒：图片仅供参考，商品以实物为准

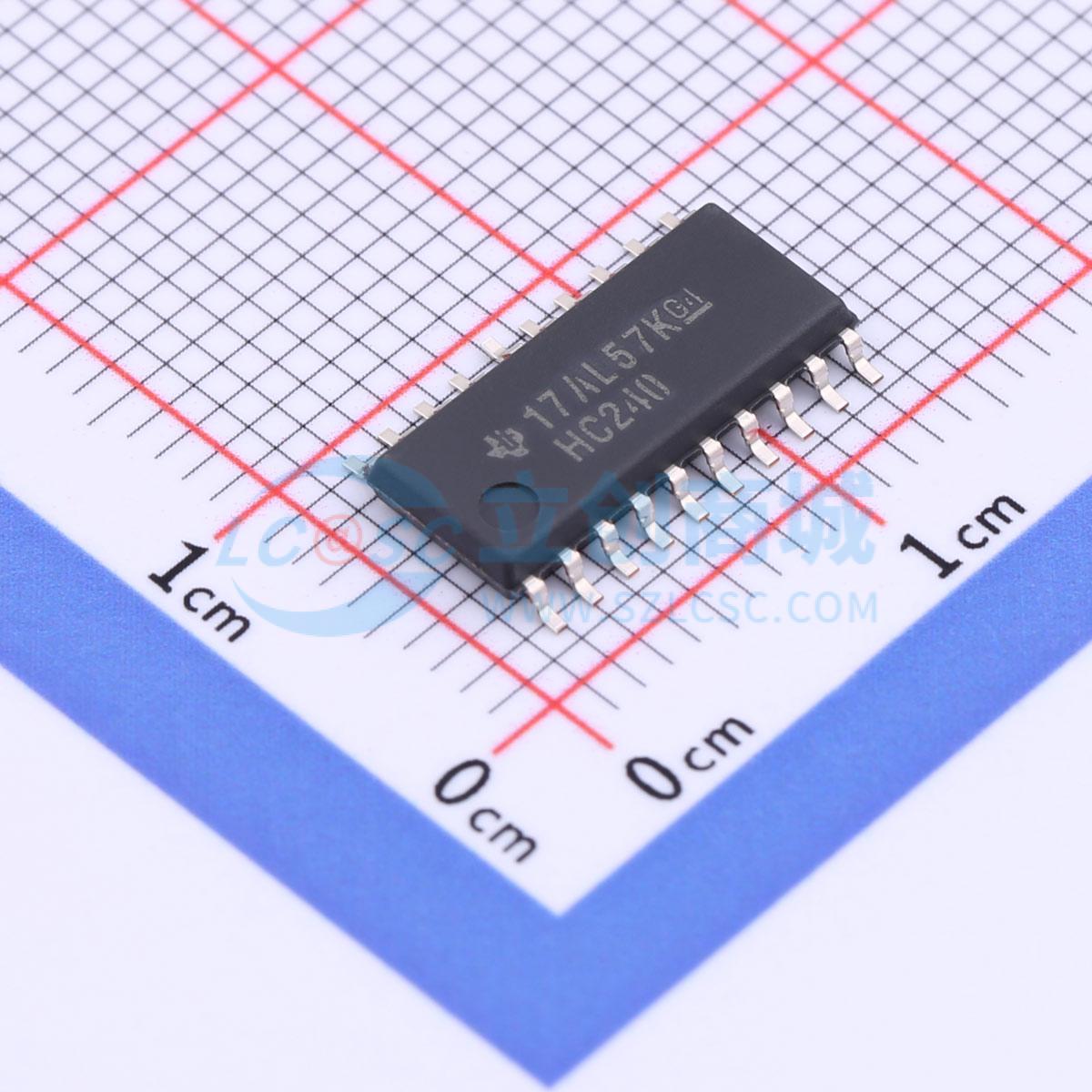

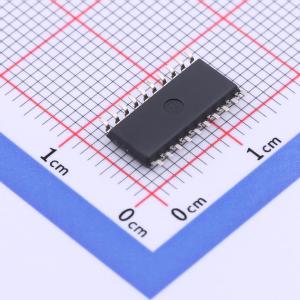

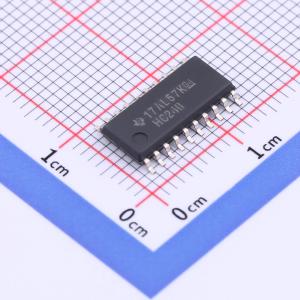

SN74HC240NSR
具有三态输出的八路缓冲器和线路驱动器，可配置为两个具有独立输出使能输入的4位缓冲器/驱动器，用于提高存储器地址驱动器等性能和密度
- 描述
- SN74HC240 具有三态输出的 8 通道、2V 至 6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC240NSR
- 商品编号
- C273652
- 商品封装
- SOIC-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 80uA | |
| 输入高电平(VIH) | 3.15V；4.2V；1.5V | |
| 输入低电平(VIL) | 1.8V；500mV；1.35V | |
| 输出高电平(VOH) | 4.4V；1.9V；5.9V |
| 属性 | 参数值 | |
|---|---|---|
| 低电平范围(VOL) | 100mV | |
| 传播延迟(tpd) | 17ns@6V,50pF | |
| 系列 | 74HC | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
这些八路缓冲器和线路驱动器专门设计用于提高三态存储器地址驱动器、时钟驱动器以及总线导向接收器和发送器的性能和密度。’HC240 器件可配置为两个具有独立输出使能 (OE) 输入的 4 位缓冲器/驱动器。当 OE 为低电平时，该器件将来自 A 输入的反相数据传递到 Y 输出。当 OE 为高电平时，输出处于高阻态。
