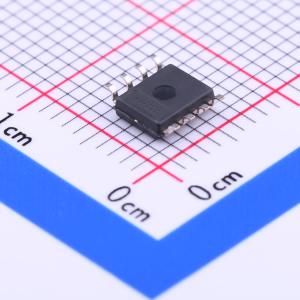

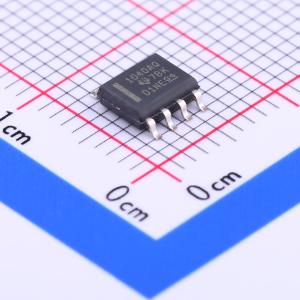

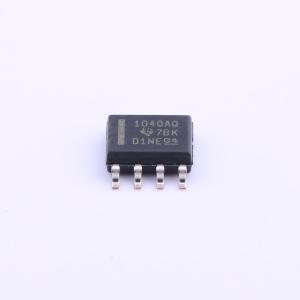

SN65HVD1040AQDRQ1

SN65HVD1040A器件符合或超越ISO 11898标准规范，适用于采用控制器局域网（CAN）的应用。该器件适用于汽车应用。 作为一款CAN收发器，该器件可为总线提供差分发送能力，并以高达1兆比特每秒（Mbps）的信号速率为CAN控制器提供差分接收能力。 SN65HVD1040A-Q1专为在特别恶劣的环境中工作而设计，具备交叉线、过压和接地故障保护（-27V至40V）、过温保护、-12V至12V共模范围，并且能够根据ISO 7637标准承受电压瞬变。 STB（引脚8）提供两种不同的工作模式：高速模式或低电流待机模式。通过将STB（引脚8）接地可选择高速工作模式。 如果向SN65HVD1040A-Q1的STB引脚施加高逻辑电平，器件将进入低电流待机模式，而接收器在低功耗总线监控待机模式下仍保持工作状态。 在低电流待机模式下，总线上持续时间大于5 μs的显性位会通过总线监控电路传输至接收器输出端。当本地协议控制器需要向总线发送数据时，可重新激活该器件。 SN65HVD1040A-Q1中的显性超时电路可防止驱动器因硬件或软件故障而阻碍网络通信。该超时电路由TXD（引脚1）上的下降沿触发。如果在电路的超时时间常数到期之前未检测到上升沿，则驱动器将被禁用。随后，TXD上的下一个上升沿将重置该电路。 SPLIT（引脚5）可作为VCC/2共模总线电压偏置，用于分离式终端网络。

• 适用于汽车应用
• 符合AEC-Q100测试指南，具体如下：
  • 器件温度等级0：环境工作温度范围为-40℃至+150℃
  • 器件HBM ESD分类等级：除引脚5、6和7外，所有引脚为3A等级；引脚5、6和7为3B等级
  • 器件CDM ESD分类等级C6
  • 器件MM ESD分类等级M3
• 是TJA1040的改进型直接替代产品
• 符合或超越ISO 11898-5的要求
• 符合GIFT/ICT标准
• 总线引脚具备高达±12 kV（人体模型）的ESD保护
• 具备总线唤醒功能的低电流待机模式，最大电流< 12 μA
• 高电磁兼容性（EMC）
• -27V至40V的总线故障保护
• 显性超时功能
• 热关断保护
• 通过分离式终端为总线共模稳定提供SPLIT电压源
• 数字输入与3.3V和5V微处理器兼容
• 上电和掉电时总线输入和输出无毛刺
• 电源循环期间，高输入阻抗且低VCC单调输出

• GMW3122双线CAN物理层
• 汽车应用的SAE J2284高速CAN
• SAE J1939标准数据总线接口
• ISO 11783标准数据总线接口
• NMEA 2000标准数据总线接口
