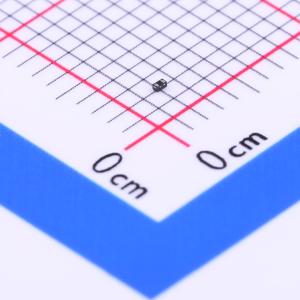

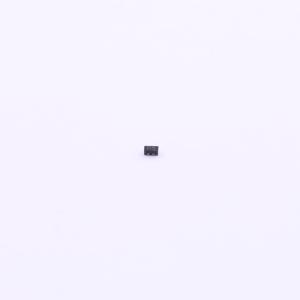

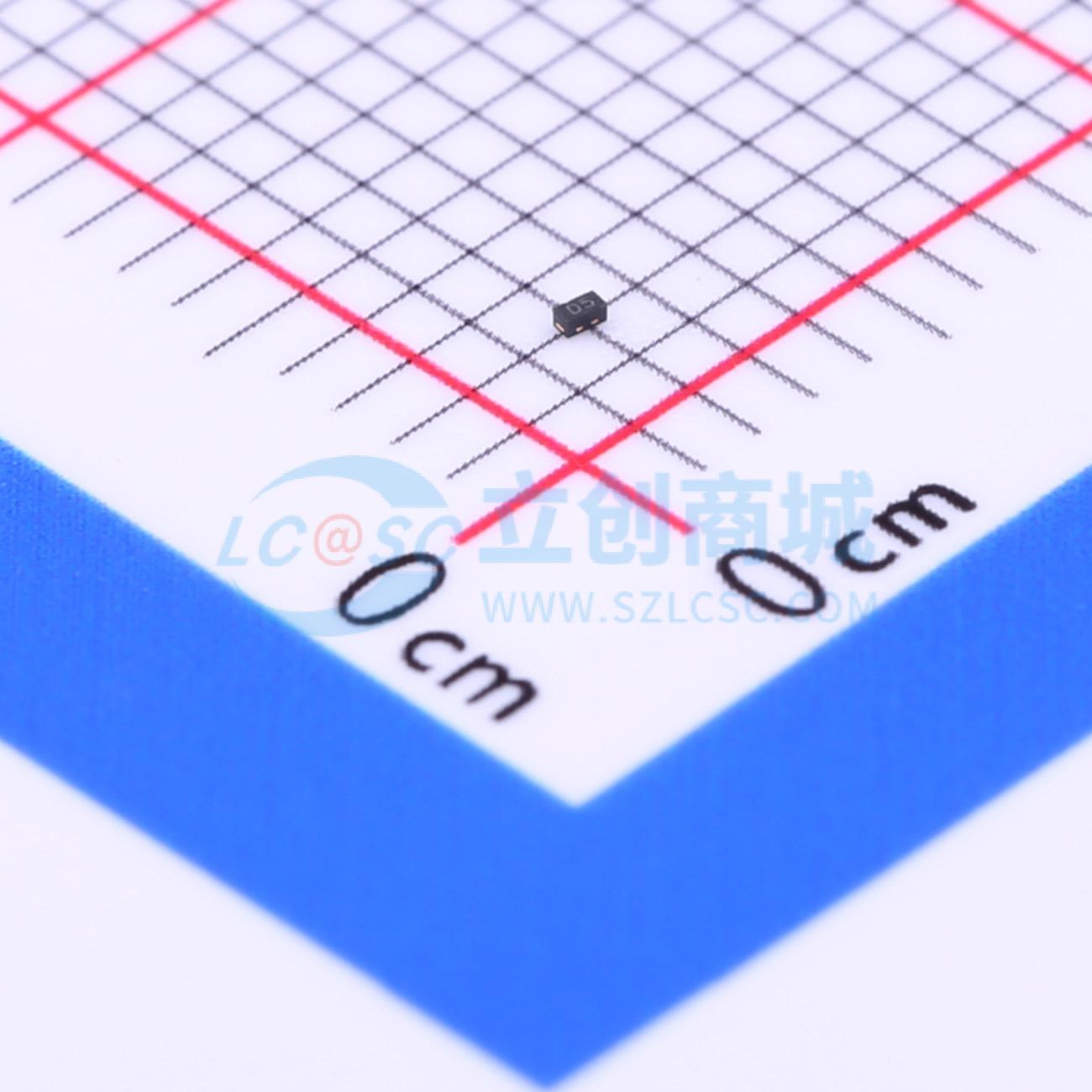

温馨提醒：图片仅供参考，商品以实物为准
CESD0603NC5VB
双向ESD 5V截止 峰值脉冲电流：6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：70 瓦峰值脉冲功率（tp = 8/20μs）。 微型 DFN0603 封装。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。应用：音频线、扬声器、耳机、麦克风保护。 人机接口设备（键盘、触摸板、按钮）
- 品牌名称
- CREATEK(达晶微)
- 商品型号
- CESD0603NC5VB
- 商品编号
- C266452
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 70W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 70W 峰值脉冲功率（tp = 8 / 20μs）
- 微型 DFN0603 封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 中等电容（典型 CJ = 15pF）
- 单条数据/电源线防护，符合：IEC 61000 - 4 - 2 接触式 ±30kV、空气式 ±30kV；IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）6A（8/20μs）
应用领域
- 音频线路、扬声器、耳机、麦克风防护
- 人机接口设备（键盘、触摸板、按钮）
