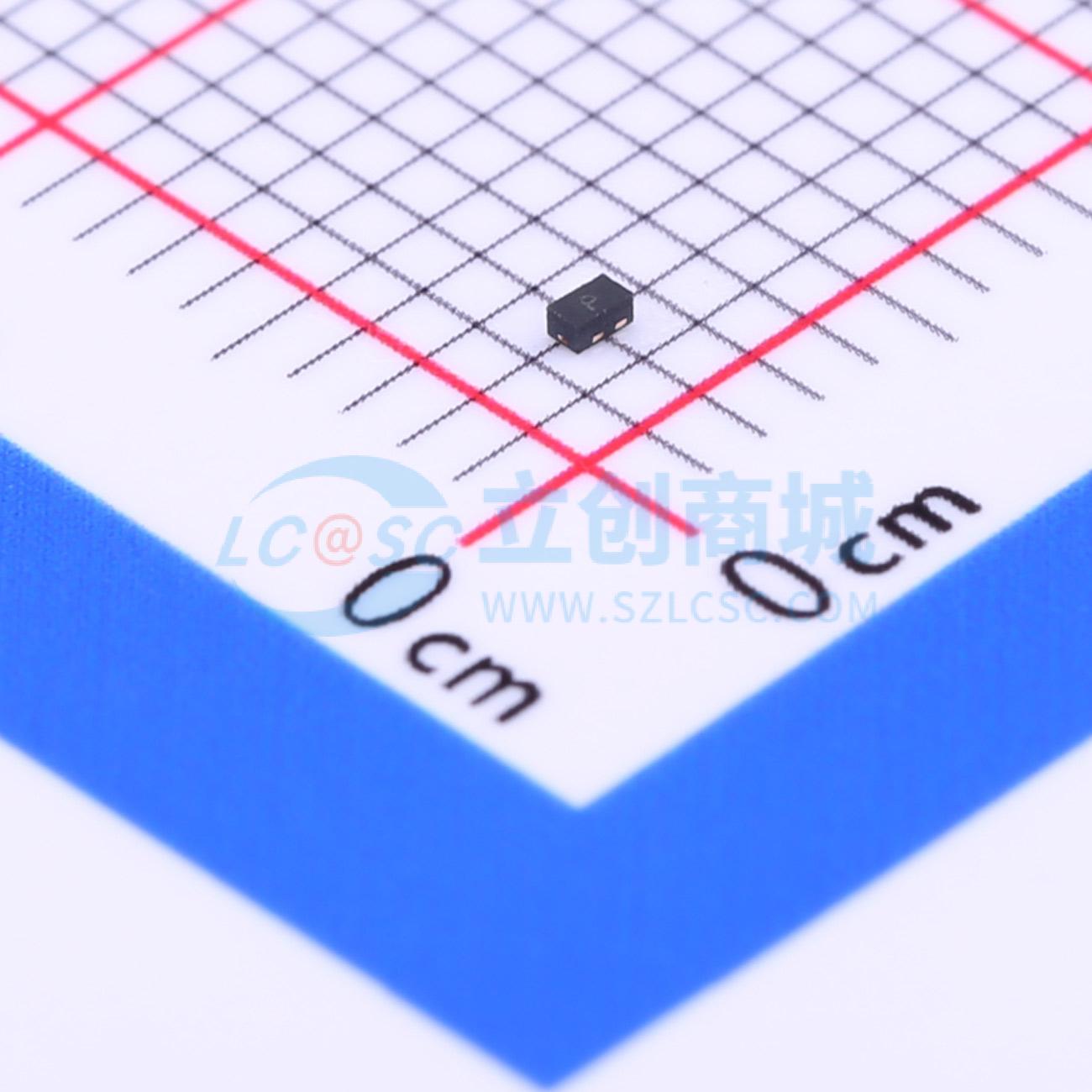

温馨提醒：图片仅供参考，商品以实物为准

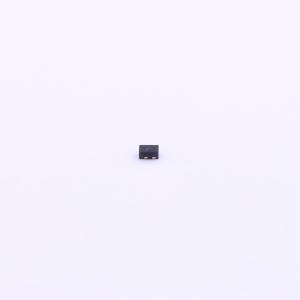

CESD1006UC5VB-M
单向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100瓦峰值脉冲功率 (tp = 8 / 20μs)。 DFN1006封装。 单向配置。 低钳位电压。 低泄漏电流。 超低电容 (Cj = 0.2pF 典型值)。应用：手机及配件。 个人数字助理 (PDA)
- 品牌名称
- CREATEK(达晶微)
- 商品型号
- CESD1006UC5VB-M
- 商品编号
- C266456
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 100瓦峰值脉冲功率（tp = 8/20μs）
- DFN1006封装
- 单向配置
- 低钳位电压
- 低漏电流
- 超低电容（典型值C = 0.2pF）
- 对一条数据/电源线提供防护，满足：IEC 61000 - 4 - 2 ±10kV接触放电、±15kV空气放电；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）4A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 基于微处理器的设备
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
