温馨提醒：图片仅供参考，商品以实物为准

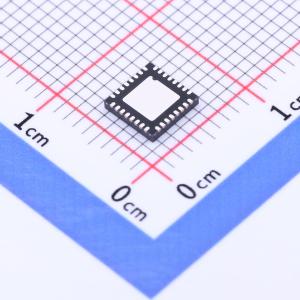

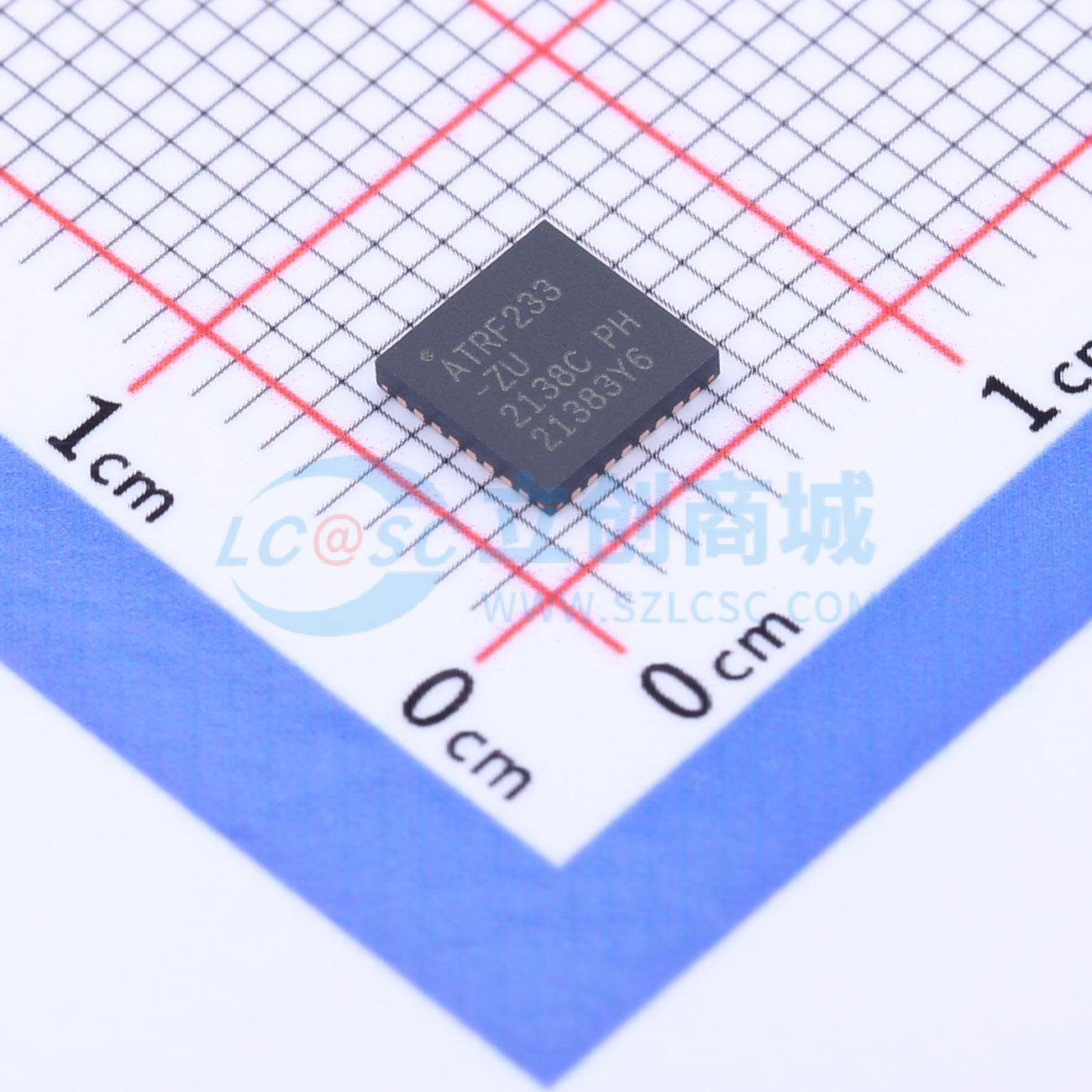

AT86RF233-ZUR
适用于ZigBee、RF4CE、IEEE 802.15.4、6LoWPAN和ISM应用的低功耗2.4GHz收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高性能RF-CMOS 2.4GHz无线电收发器，适用于IEEE 802.15.4、ZigBee、RF4CE、6LoWPAN和ISM应用。行业领先的链路预算。接收器灵敏度 -101dBm。可编程发射输出功率从 -17dBm到 +4dBm。超低电流消耗:DEEP_SLEEP = 0.02µA。TRX_OFF = 300µA
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- AT86RF233-ZUR
- 商品编号
- C266546
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.322GHz~2.527GHz | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | ISM；802.15.4；ZigBee | |
| 输出功率 | 4dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 发射电流 | 13.8mA | |
| 灵敏度 | -101dBm | |
| 接收电流 | 11.8mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高性能RF-CMOS 2.4GHz无线收发器，适用于IEEE 802.15.4、ZigBee、RF4CE、6LoWPAN和ISM应用
- 业界领先的链路预算：
- 接收器灵敏度 -101dBm
- 可编程发射输出功率，范围从 -17dBm 到 +4dBm
- 超低电流消耗：
- 深度睡眠模式（DEEP_SLEEP）= 0.02μA
- 收发器关闭模式（TRX_OFF）= 300μA
- 接收开启模式（RX_ON，监听模式）= 11.8mA
- 智能接收技术可使监听模式下的电流在11.8mA的基础上进一步降低10%至50%
- 去敏功能可使电流进一步降低至1mA
- 发射忙碌模式（BUSY_TX）= 13.8mA（最大发射功率时）
- 支持纽扣电池供电
- 针对低物料清单成本和易于生产进行优化：
- 仅需少量外部元件（晶体、电容和天线）
- 易于使用的接口：
- 可通过快速SPI访问寄存器、帧缓冲区和AES
- 仅需两条微控制器GPIO线
- 无线收发器提供一个中断引脚
- 无线收发器提供带预分频器的时钟输出
- 无线收发器特性：
- 128字节FIFO（SRAM）用于数据缓冲
- 完全集成、快速稳定的PLL，支持跳频
- 支持500kHz信道间隔
- 电池监测和快速唤醒时间 <0.4ms
- 特殊的IEEE 802.15.4 2011硬件支持：
- FCS计算和空闲信道评估
- RSSI测量、能量检测和链路质量指示
- MAC硬件加速器：
- 自动确认、CSMA - CA和重传
- 自动地址过滤
- 自动FCS检查
- 扩展功能集硬件支持：
- 工业级和扩展温度范围：-40℃至 +85℃和 -40℃至 +125℃
