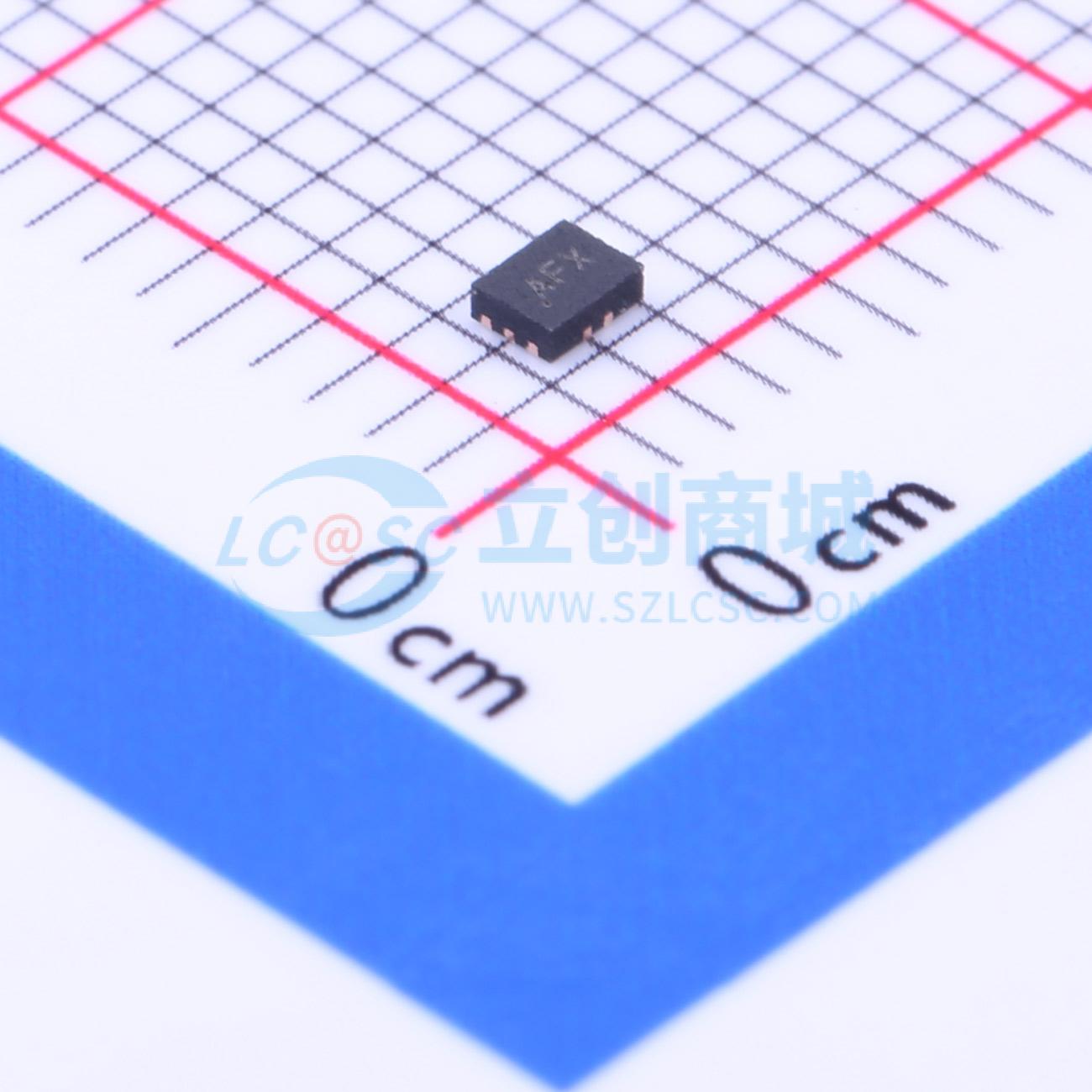

温馨提醒：图片仅供参考，商品以实物为准
BCT4223ETB-TR
低压双路单刀双掷模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BCT4223 是一款高性能双单刀双掷（SPDT）模拟开关。其工作电源电压范围宽广，为 1.65V 至 5V。
- 品牌名称
- BROADCHIP(广芯电子)
- 商品型号
- BCT4223ETB-TR
- 商品编号
- C266760
- 商品封装
- WQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5V | |
| 导通时间(ton) | 88ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 400mΩ | |
| 关闭时间(toff) | 16ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 106pF | |
| 带宽 | 70MHz |
商品概述
BCT4223是一款高性能双单刀双掷（SPDT）模拟开关。其规定的工作电源电压范围宽，为1.65V至5.0V，目标应用包括可受益于超低导通电阻（0.4Ω）和快速开关速度的电池供电设备。
商品特性
- 低导通电阻：5.0V时为0.4Ω
- 宽VCC范围：1.65V至5.0V
- 轨到轨信号范围
- 导通电阻匹配：典型值0.04Ω
- 导通电阻平坦度：典型值0.08Ω
- 高关断隔离度：10MHz时为57dB
- 串扰抑制54dB（10MHz），可减少信号失真
- 先断后通式开关
- -3dB带宽：70MHz
- 扩展工业温度范围：-40℃至85℃
- 可直接替代NLAS5223且性能更优
- 封装（提供无铅和环保型）
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式仪器
- 电池供电通信设备
- 计算机外设
