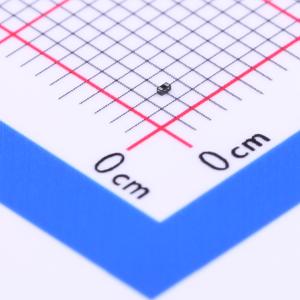

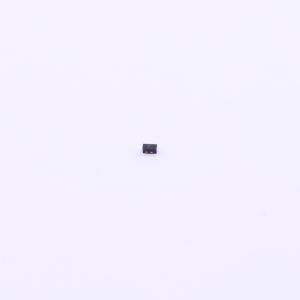

CESD0603LC5VB-M
双向ESD 5V截止 峰值脉冲电流：3.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：40瓦峰值脉冲功率（tp = 8/20μs）。 微型DFN0603封装。 双向配置。 R2R + 齐纳技术。 低钳位电压。 低泄漏电流。应用：手机及配件。 基于微处理器的设备
- 品牌名称
- CREATEK(达晶微)
- 商品型号
- CESD0603LC5VB-M
- 商品编号
- C266451
- 商品封装
- DFN0603
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 3.5A | |
| 峰值脉冲功率(Ppp) | 40W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.7pF |
商品特性
- 40W 峰值脉冲功率（tp = 8 / 20μs）
- 微型 DFN0603 封装
- 双向配置
- R2R + 齐纳技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 2.7pF 典型值）
- 单条数据/电源线防护，满足：
- IEC 61000-4-2 标准，接触放电 ±10kV，空气放电 ±15kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）3.5A（8/20μs）
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器
