温馨提醒：图片仅供参考，商品以实物为准

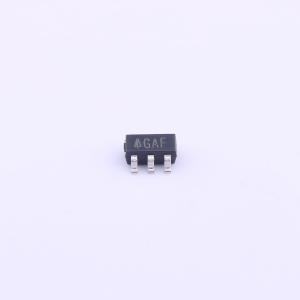

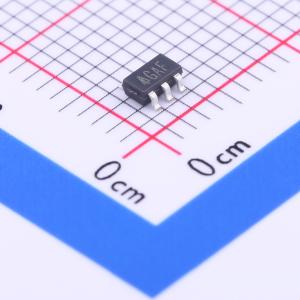

AP2204K-ADJTRG1

停产 ADJ 输入24V 输出1.24V~22V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款采用高压EPNP工艺制造的正电压调节器IC。具有宽输入电压范围、高精度、高纹波抑制、低压差、低噪声、限流和超低静态电流等特点，适用于各种USB和便携式设备。该IC由电压基准、误差放大器、用于设置输出电压的电阻网络、用于电流保护的限流电路和芯片使能电路组成。有1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、5.0V固定电压版本和可调电压版本。采用节省空间的SOT-23-5、SOT-89和PSOP-8封装。
品牌名称: DIODES(美台)
商品型号: AP2204K-ADJTRG1
商品编号: C264072
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

AP2204系列是采用高压EPNP工艺制造的正电压调节器IC。 AP2204具有输入电压范围宽、精度高、纹波抑制比高、低压差、低噪声、限流和超低静态电流等特性，非常适合用于各种USB和便携式设备。该IC由一个电压基准、一个误差放大器、一个用于设置输出电压的电阻网络、一个用于电流保护的限流电路和一个芯片使能电路组成。 AP2204有1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、5.0V固定电压版本和可调电压版本。 AP2204提供节省空间的SOT - 23 - 5、SOT - 89和PSOP - 8封装。

商品特性

宽输入电压范围：2.6V至24V；宽输出电压范围：1.24V至22V
出色的纹波抑制比：60dB@ f = 1kHz
低压差：当输出电流IOUT = 100μA时，压差VDROP = 100mV
低接地电流
高输出电压精度
与低ESR陶瓷电容兼容
出色的线性/负载调整率；热关断功能
完全无铅且完全符合RoHS标准
无卤素和锑，“绿色”器件

应用领域

电池供电设备
笔记本电脑、掌上电脑、笔记本计算机
便携式信息设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交51单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	24V
	输出电压	1.24V~22V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(1kHz)
	压差	500mV@(150mA)

	属性	参数值
	静态电流(Iq)	20uA
	噪声	30uVrms
	特性	过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
