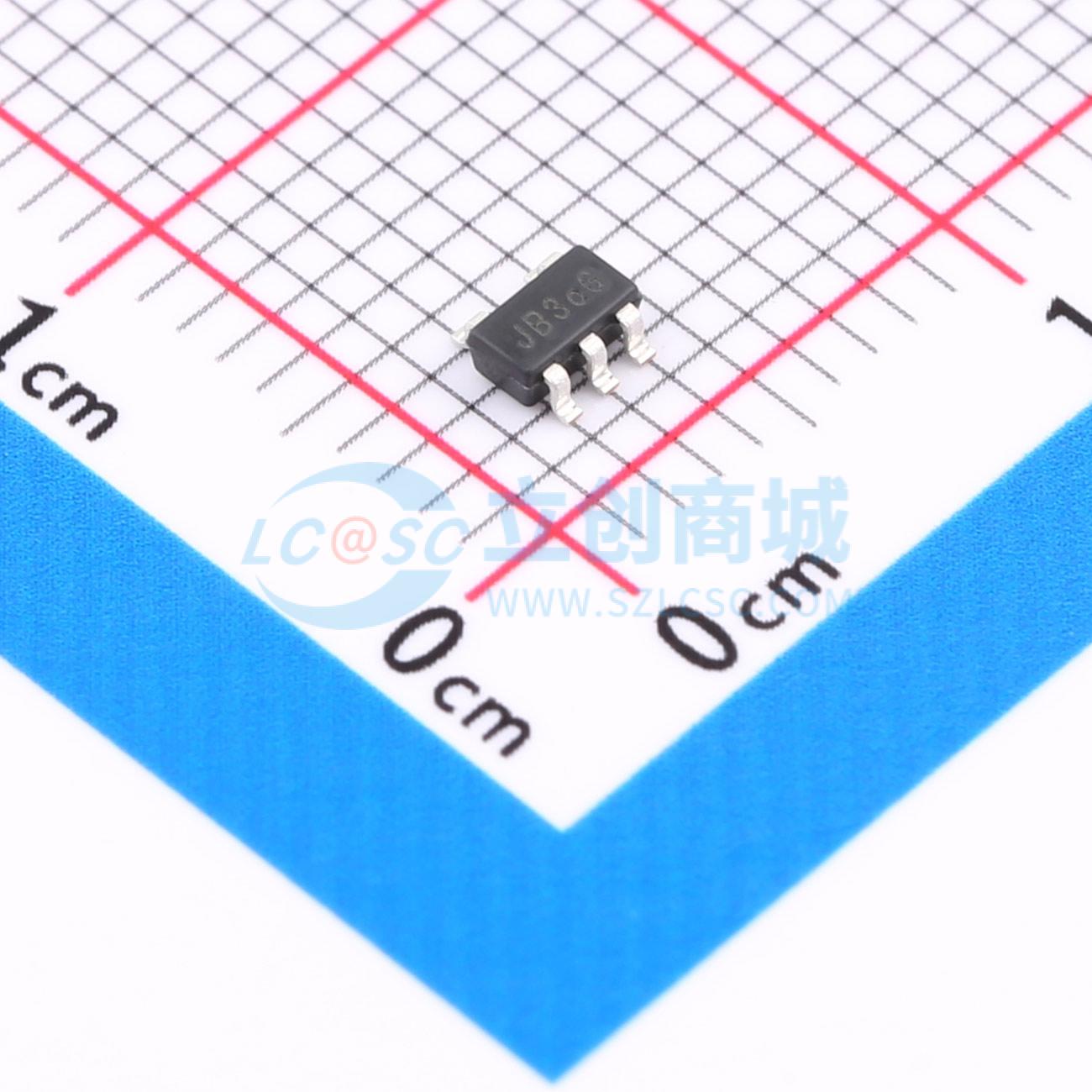

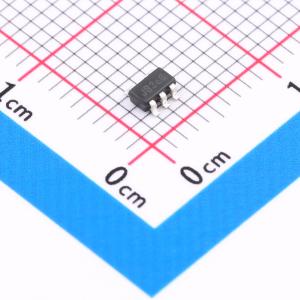

AP2151DWG-7

单通道限流功率开关，带输出放电功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP2141D和AP2151D是集成式高端功率开关，专为通用串行总线（USB）和其他热插拔应用而优化。该系列器件符合USB 2.0标准，使能输入具备两种极性可选。它们具备电流和热限制、短路保护功能，以及可控上升时间和欠压锁定功能
品牌名称: DIODES(美台)
商品型号: AP2151DWG-7
商品编号: C264075
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

AP2141D 和 AP2151D 是针对通用串行总线（USB）和其他热插拔应用优化的高侧电源开关。该系列器件符合 USB 2.0 标准，并且提供使能输入的两种极性。它们提供限流、过温保护和短路保护，以及受控上升时间和欠压锁定功能。开漏标志输出具有7毫秒的消抖能力，可以防止错误的过流报告，且不需要任何外部组件。

所有器件均有 SOT25、SO-8、MSOP-8EP 和 U-DFN2018-6 封装可供选择。

应用领域

消费电子 – 液晶电视及显示器、游戏机
通信 – 机顶盒、GPS、智能手机
计算机 – 笔记本电脑、台式机、服务器、打印机、底座站、集线器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	500mA

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	95mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)
