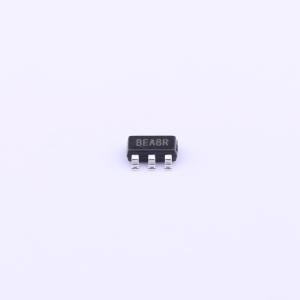

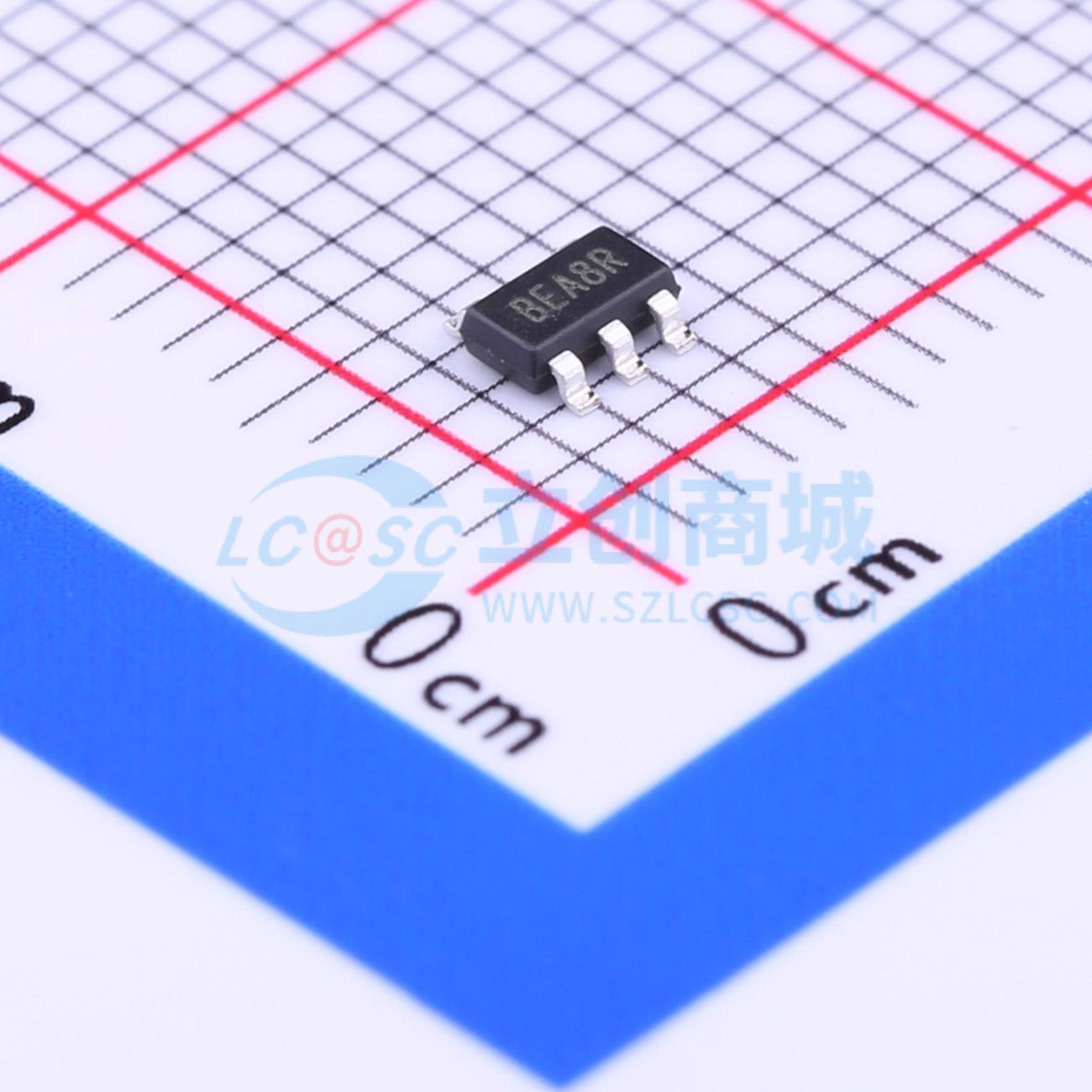

温馨提醒：图片仅供参考，商品以实物为准

PAM2305AABADJ

1A降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PAM2305是一款降压型电流模式DC - DC转换器。在重载情况下，恒频PWM控制可实现出色的稳定性和瞬态响应。为确保便携式应用中电池续航时间最长，PAM2305提供节能脉冲跳跃调制（PSM）模式，可在轻载运行时降低静态电流以节省功耗
品牌名称: DIODES(美台)
商品型号: PAM2305AABADJ
商品编号: C264079
商品封装: TSOT-25
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

PAM2305 是一款降压电流模式 DC/DC 转换器。在重负载下，恒定频率 PWM 控制表现出色的稳定性和瞬态响应。为了确保便携式应用中的最长电池寿命，PAM2305 提供了节能的脉冲跳跃调制 (PSM) 模式，以减少轻负载操作下的静态电流，从而节省电力。

PAM2305 支持 2.5V 至 5.5V 的输入电压范围，允许使用单节锂离子/锂聚合物电池、多节碱性/镍氢电池、USB 及其他标准电源。输出电压可从 0.6V 调整到输入电压，而型号后缀 PAM2305-xx 表示预设输出电压为 3.3V、2.8V、2.5V、1.8V、1.5V、1.2V 或可调。所有版本都采用内部功率开关和同步整流器，以最小化外部元件数量并实现高效率。在关断期间，输入与输出断开，关断电流小于 0.1μA。其他关键特性包括欠压锁定，以防止电池深度放电。

应用领域

手机
便携式电子产品
无线设备
无绳电话
计算机外设
电池供电的小工具
电子秤
数码相框

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
