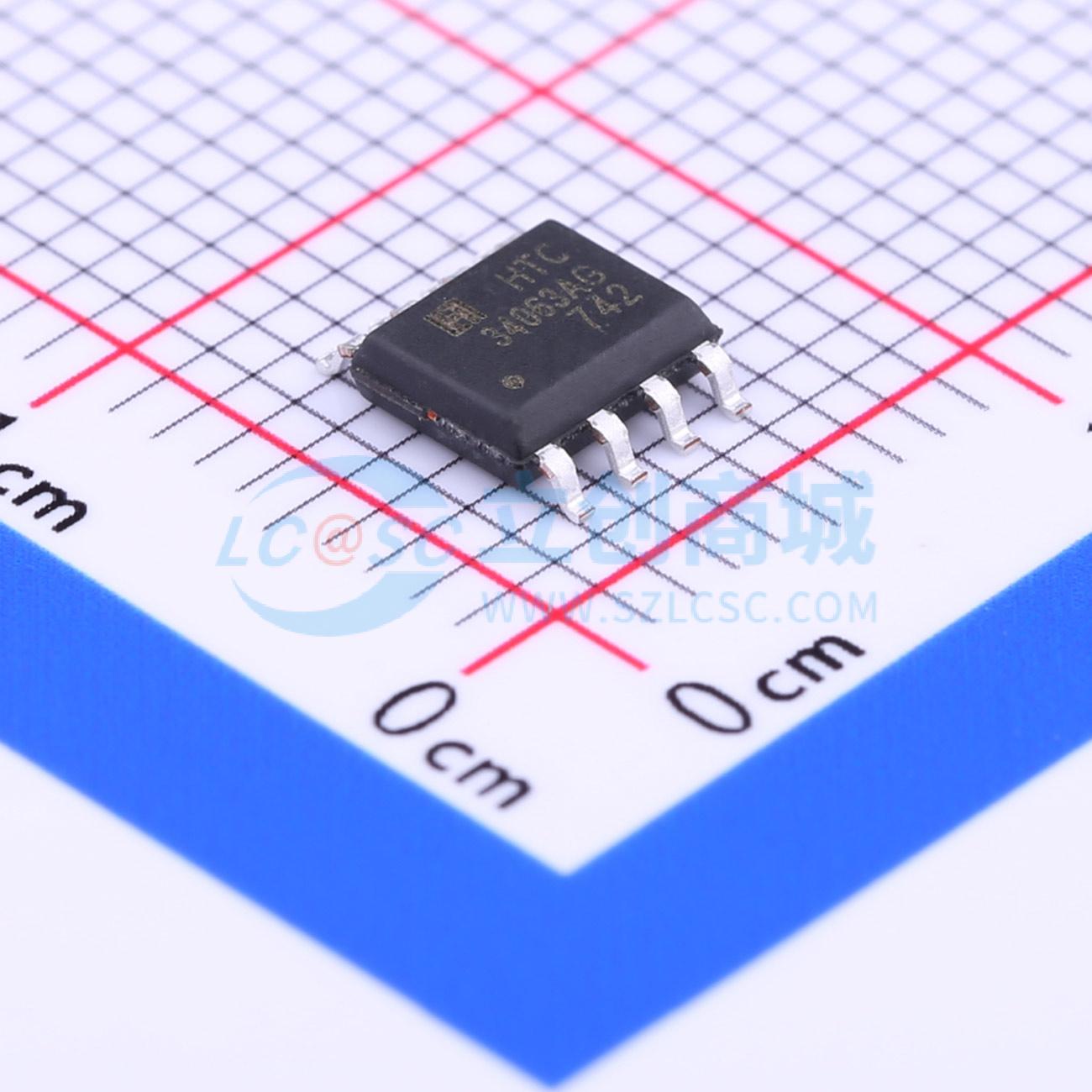

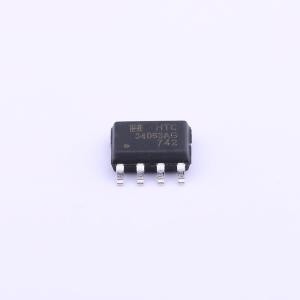

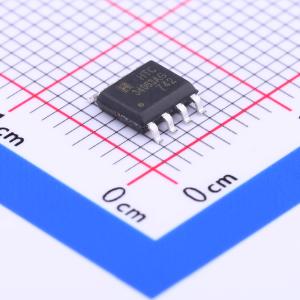

TJ34063AGD

TJ34063A系列DC-DC转换控制电路停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TJ34063A系列是一款单片控制电路,用于DC-DC电压转换。该设备包含内部温度补偿参考、比较器、占空比控制振荡器、带主动电流限制电路的驱动器和高电流输出开关。输出电压可通过两个外部电阻调整,精度为2%。该系列设计用于降压、升压和电压反相应用。
品牌名称: HTC
商品型号: TJ34063AGD
商品编号: C262530
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.209克(g)

商品参数

商品概述

TJ34063A系列是一款单片控制电路，具备DC-DC电压转换的主要功能。该器件包含内部温度补偿基准源、比较器、占空比可控振荡器，以及有源限流电路驱动器和大电流输出开关。输出电压可通过两个外部电阻进行调节，基准精度为2%。 TJ34063A器件系列采用最少数量的外部元件，适用于降压、升压和电压反相应用。

商品特性

输出开关电流超过1.5A
2%的基准精度
低静态电流：2.5mA（典型值）
工作电压范围为3V至40V
工作频率可达100KHz
有源限流
SMD封装的湿气敏感度等级为3级
TJ34063AG为无卤产品

应用领域

电池充电器
网卡/交换机/集线器
ADSL调制解调器
负电压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3V~40V
	输出电压	-
	输出电流	1.5A
	开关频率	100kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	正激式；反相式；反激式
	静态电流(Iq)	2.5mA
	开关管(内置/外置)	内置
	输出类型	-
