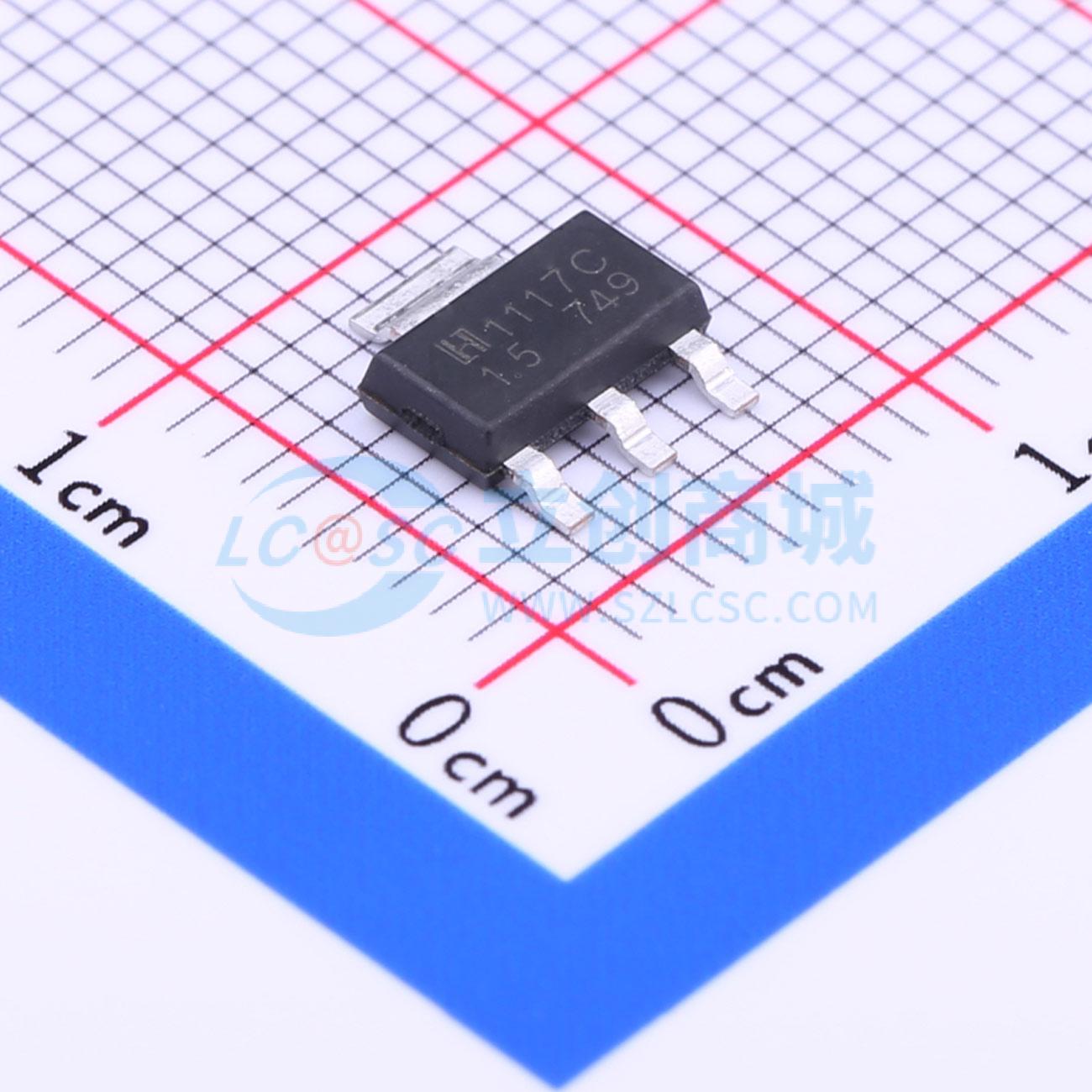

温馨提醒：图片仅供参考，商品以实物为准
LM1117S-1.5
输入20V 输出1.5V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低功耗正电压稳压器，旨在满足1A输出电流。该器件是电池供电应用、SCSI总线有源终端和便携式计算机的理想选择。具有极低的静态电流和非常低的压降电压，满载时为1.2V，并随输出电流的降低而降低。有可调或固定的1.2V、1.5V、1.8V、2.5V、3.3V和5.0V输出电压可选。采用3引脚表面贴装封装SOT-223、TO-252和SOT-89。为保证输出稳定性，需要10μF或更大的输出电容。
- 品牌名称
- HTC
- 商品型号
- LM1117S-1.5
- 商品编号
- C262792
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.241克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 12V | |
| 输出电压 | 1.5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1.2V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 100uV | |
| 特性 | 过流保护；热关断；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM1117是一款低功耗正电压稳压器，设计用于满足1A输出电流需求。该器件是电池供电应用、SCSI总线有源终端以及便携式计算机的理想选择。LM1117的特点是静态电流极低，满载时的压差电压仅为1.2V，且随着输出电流的减小而降低。LM1117有可调输出电压版本，也有固定输出电压为1.2V、1.5V、1.8V、2.5V、3.3V和5.0V的版本。LM1117采用3引脚表面贴装封装SOT - 223、TO - 252和SOT - 89。与大多数其他稳压器电路一样，为保证LM1117输出稳定，需要使用10μF或更大的输出电容。
商品特性
- 输出电流高达1A
- 低压差电压（输出电流为1A时为1.2V）
- 三端可调（ADJ）或固定输出电压为1.2V、1.5V、1.8V、2.5V、3.3V、5.0V
- 线性调整率典型值为0.1%
- 负载调整率典型值为0.2%
- 内部电流和终端保护
- 最大输入电压20V
- 表面贴装封装SOT - 223、TO - 252、SOT - 89
- 100%热极限老化测试
- 湿度敏感度等级3级
应用领域
- 有源SCSI终端
- 便携式/台式/笔记本电脑高效线性稳压器
- 开关电源后置稳压器
- 主板时钟电源
- 磁盘驱动器
- 电池充电器
