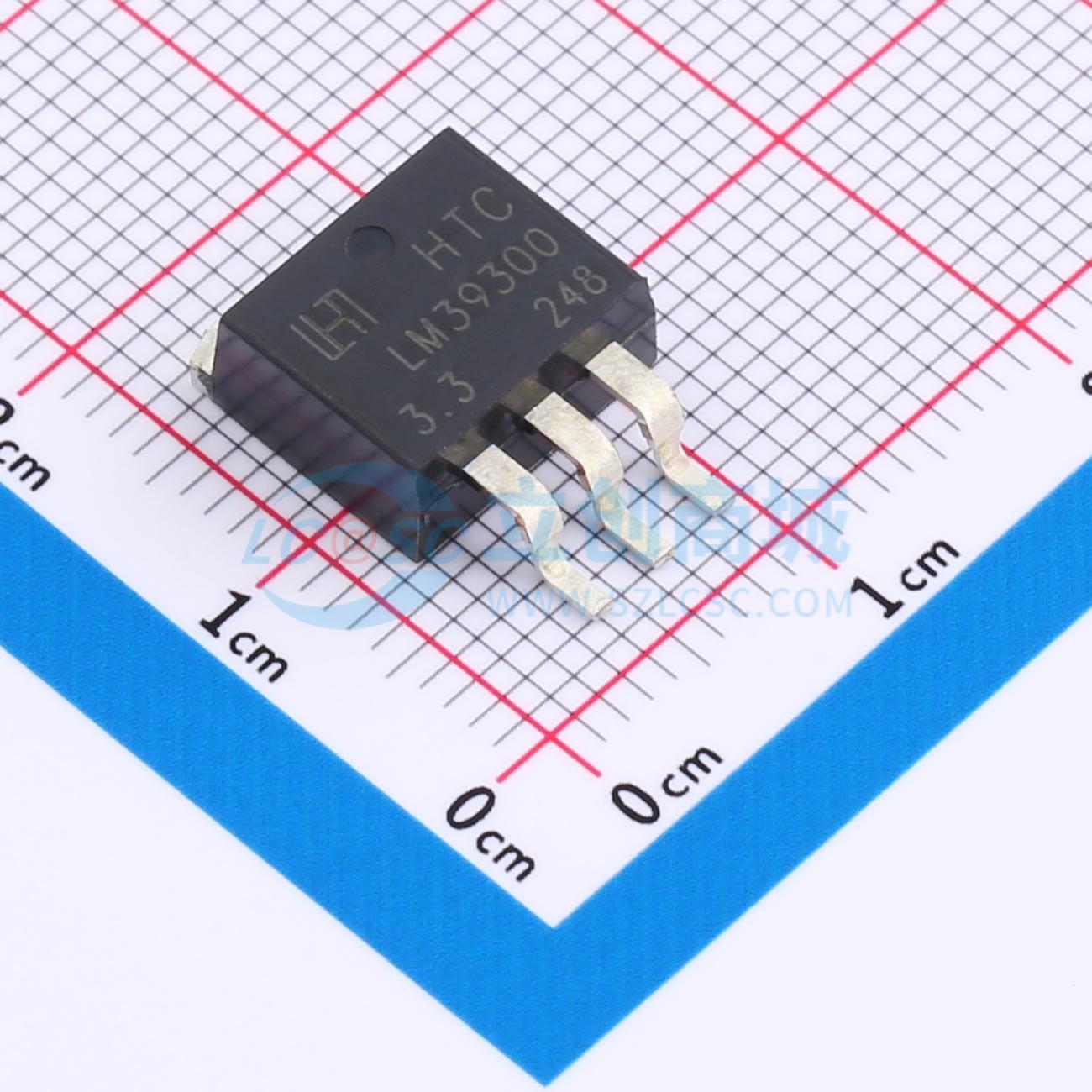

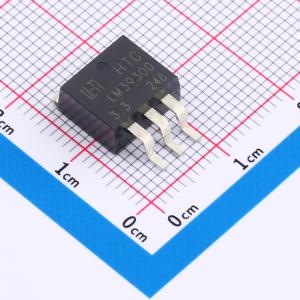

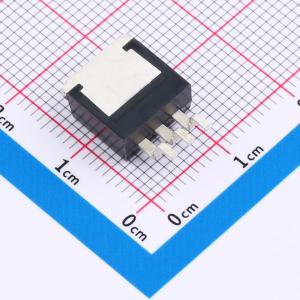

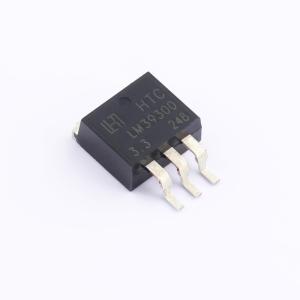

温馨提醒：图片仅供参考，商品以实物为准
LM39300R-3.3
3A 低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是3.0A低压差线性稳压器，可提供低电压、高电流输出，且所需外部组件最少。具有极低的压差（3.0A时典型值为400mV）和低接地电流（3.0A时典型值为36mA）。适用于需要从标准5V或3.3V转换为新的较低核心电压的PC扩展卡。在所有工作条件下，保证最大压差电压为500mV，允许从低至3V的电源提供2.5V输出
- 品牌名称
- HTC
- 商品型号
- LM39300R-3.3
- 商品编号
- C262534
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 1.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 16V | |
| 输出电压 | 3.3V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(3.0A) | |
| 静态电流(Iq) | 45mA | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM39300、LM39301和LM39302是3.0A低压差线性稳压器，只需最少的外部元件就能提供低电压、大电流输出。LM39300/1具有极低的压差（3.0A时典型值为400mV）和低接地电流（3.0A时典型值为36mA）。LM39300/1/2非常适合需要将标准5V或3.3V转换为新的更低核心电压的PC扩展卡。在所有工作条件下，保证最大压差为500mV，这使得LM39300/1/2能在低至3V的电源下提供2.5V输出。LM39300/1/2在重载开关应用中还具有快速瞬态响应。该器件仅需47uF的输出电容即可保持稳定并实现快速瞬态响应。LM39300/1具备全面保护功能，包括过流限制、热关断、反接电池保护、反向漏电保护和反插引脚保护。LM39301提供一个与TTL逻辑兼容的使能引脚和一个错误标志，用于指示欠压和过流情况。LM39300/1/2提供固定电压输出，采用TO - 220和TO - 263封装，是基于NPN的旧款线性稳压器的理想升级产品。
商品特性
- 保证输出电流为3.0A
- 固定输出电压：1.5V、1.8V、2.5V、3.3V和5.0V
- 初始精度为1%
- 低接地电流
- 过温/过流保护
- 快速瞬态响应
- TTL/CMOS兼容使能引脚
- 错误标志输出（仅LM39301具备）
- 提供TO - 263和TO - 220封装
- 结温范围为 - 40°C至125°C
- 湿度敏感度等级为3级
应用领域
- 电池供电设备
- 主板和显卡
- 微处理器电源外设卡
- 高效线性稳压器
- 电池充电器
