TC2120-CB

TC2120系列IC，内置高精度电压检测电路和延时电路，是用于2节串联锂离子/锂聚合物可再充电电池的保护IC。此系列IC适合于对2节串联可再充电锂离子/锂聚合物电池的过充电、过放电和过电流进行保护。

• 高精度电压检测电路
  • 过充电检测电压VCUn（n = 1，2）4.10V~4.50V 精度±25mV
  • 过充电释放电压VCRn（n = 1，2）3.90V~4.30V 精度±50mV
  • 过放电检测电压VDLn（n = 1，2）2.00V~3.00V 精度±80mV
  • 过放电释放电压VDRn（n = 1，2）2.30V~3.40V 精度±100mV
  • 放电过流检测电压 (可选择)
  • 充电过流检测电压 (可选择) 精度±30mV
  • 负载短路检测电压 1.0V (固定) 精度±0.4V
• 各延迟时间由内部电路设置（不需外接电容）
  • 过充电检测延迟时间 典型值1000ms
  • 过放电检测延迟时间 典型值110ms
  • 放电过流检测延迟时间 典型值10ms
  • 充电过流检测延迟时间 典型值7ms
  • 负载短路检测延迟时间 典型值250μs
• 低耗电流
  • 工作模式 典型值5.0μA，最大值9.0μA（VDD = 7.8V）
  • 休眠模式 最大值0.1μA（VDD = 4.0V）
• 连接充电器的端子采用高耐压设计（CS端子和OC端子，绝对最大额定值是33V）
• 允许向0V电池充电功能
• 宽工作温度范围：-40°C~+85°C

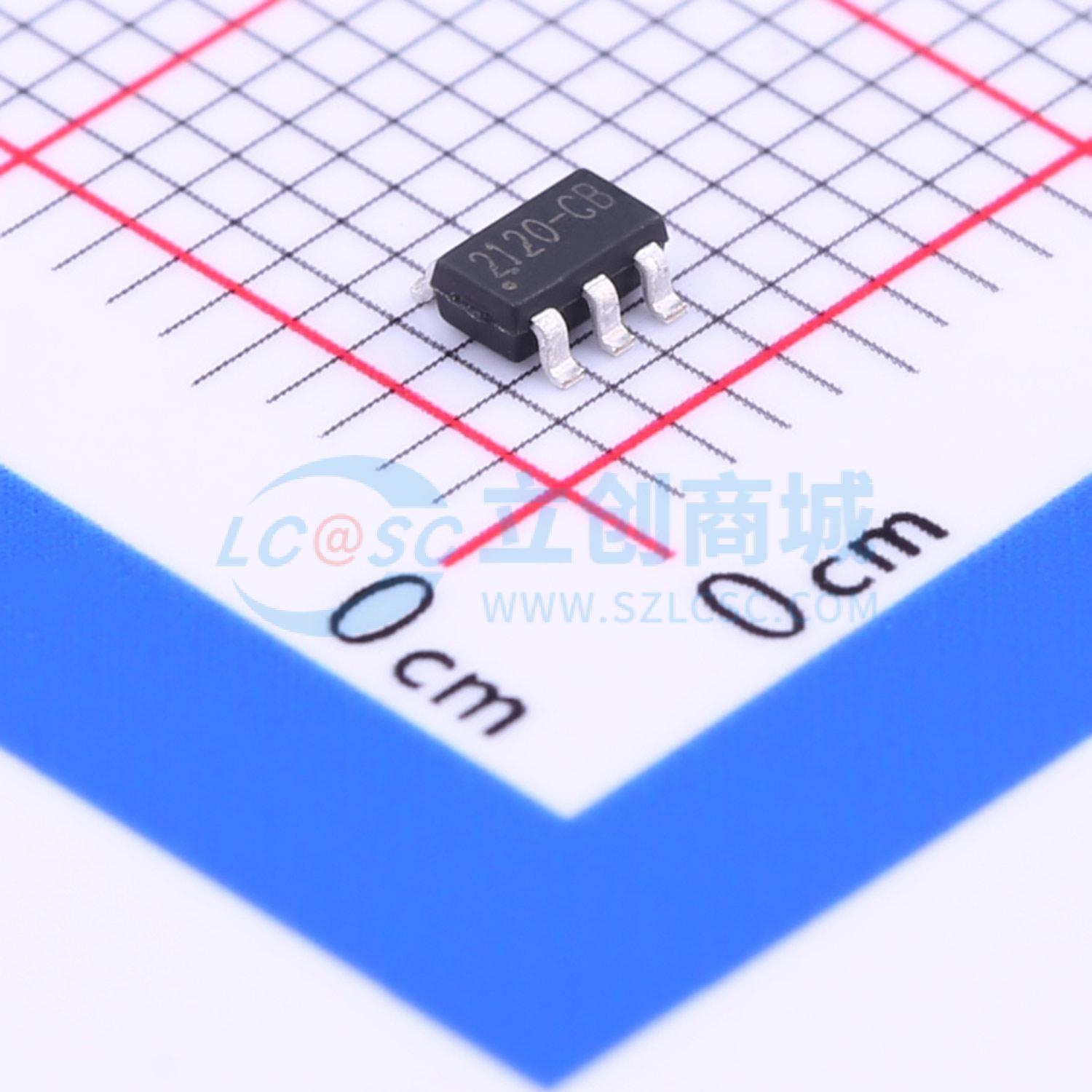

• 小型封装：SOT - 23 - 6
• TC2120系列是无卤素绿色环保产品

• 2节串联锂离子可再充电电池组
• 2节串联锂聚合物可再充电电池组
