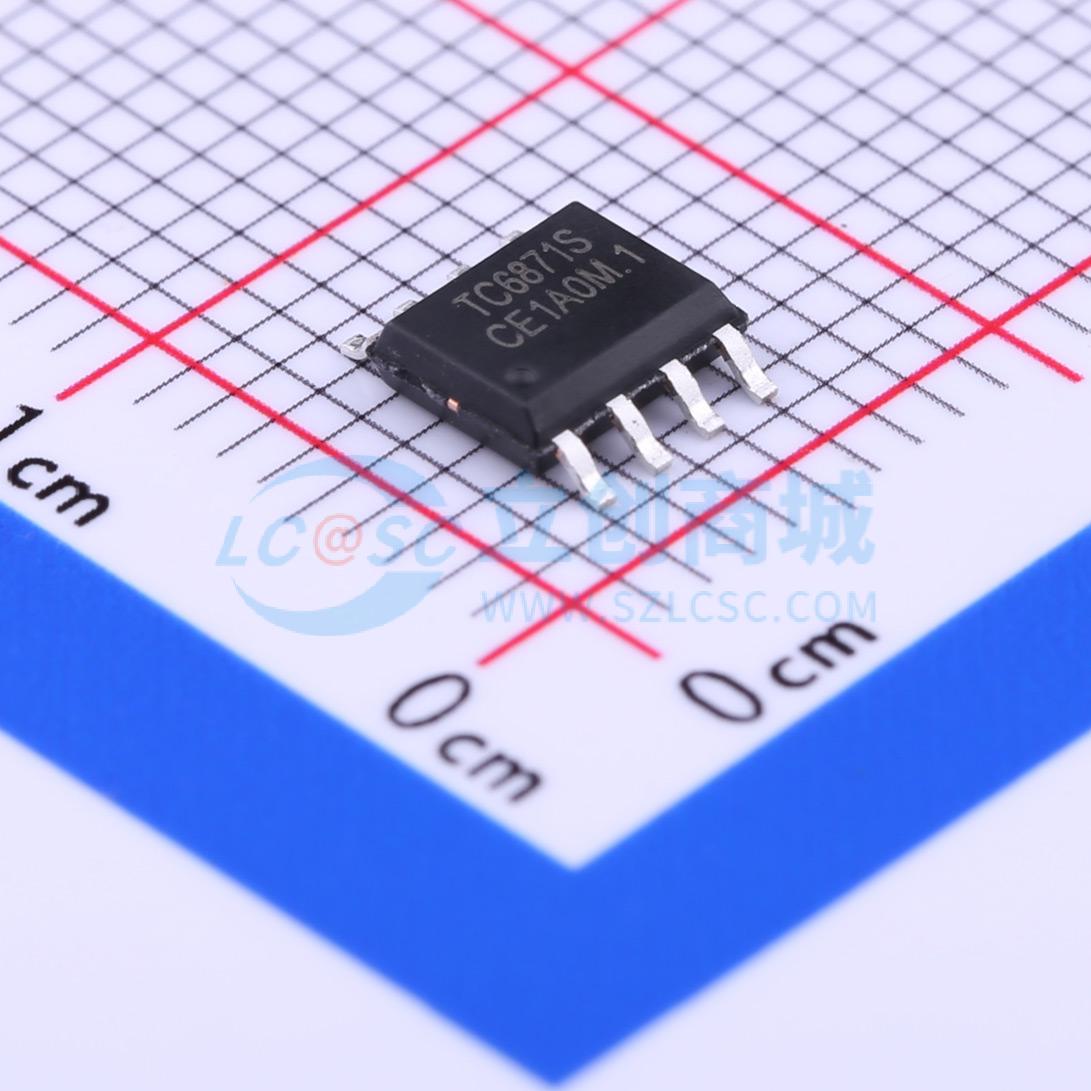

温馨提醒：图片仅供参考，商品以实物为准
TC6871
停产 4W单声道AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- FM(富满)
- 商品型号
- TC6871
- 商品编号
- C255522
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 4Wx1@3Ω | |
| 工作电压 | 2V~5.5V |
商品概述
TC6871 是一款 AB 类单通道、桥式音频功率放大器。5V 工作电压时，最大驱动功率为：4W（3Ω 负载 THD<10% ），3W(4Ω 负载, THD<10%)；音频范围内总谐波失真噪声小于 1% (20Hz~20KHz)；应用电路简单，只需极少数外围器件；输出不需要外接耦合电容或自举电容、缓冲网络、反馈电阻。 采用 SOP 封装，特别适合用于小音量、小体重的便携系统。可以通过控制进入休眠模式，从而减少功耗；内部具有过热自动关断保护机制。工作稳定，增益带宽积高达 2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。
商品特性
- 输出功率高（THD+N<10% ，1KHz 频率) 典型：4W（3Ω 负载），3W(4Ω 负载)
- V 掉电模式漏电流小：0.6uA（典型）
- 采用 SOP-8 封装
- 外部增益可调，集成反馈电阻
- 宽工作电压范围 2.0V—5.5V
- 不需驱动输出耦合电容、自举电容和缓冲网络
- 单位增益稳定
应用领域
- 手提电脑
- 台式电脑
- 低压音响系统
