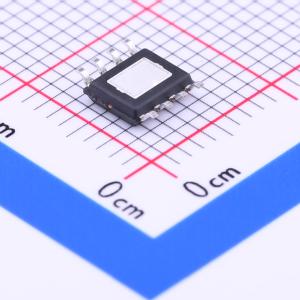

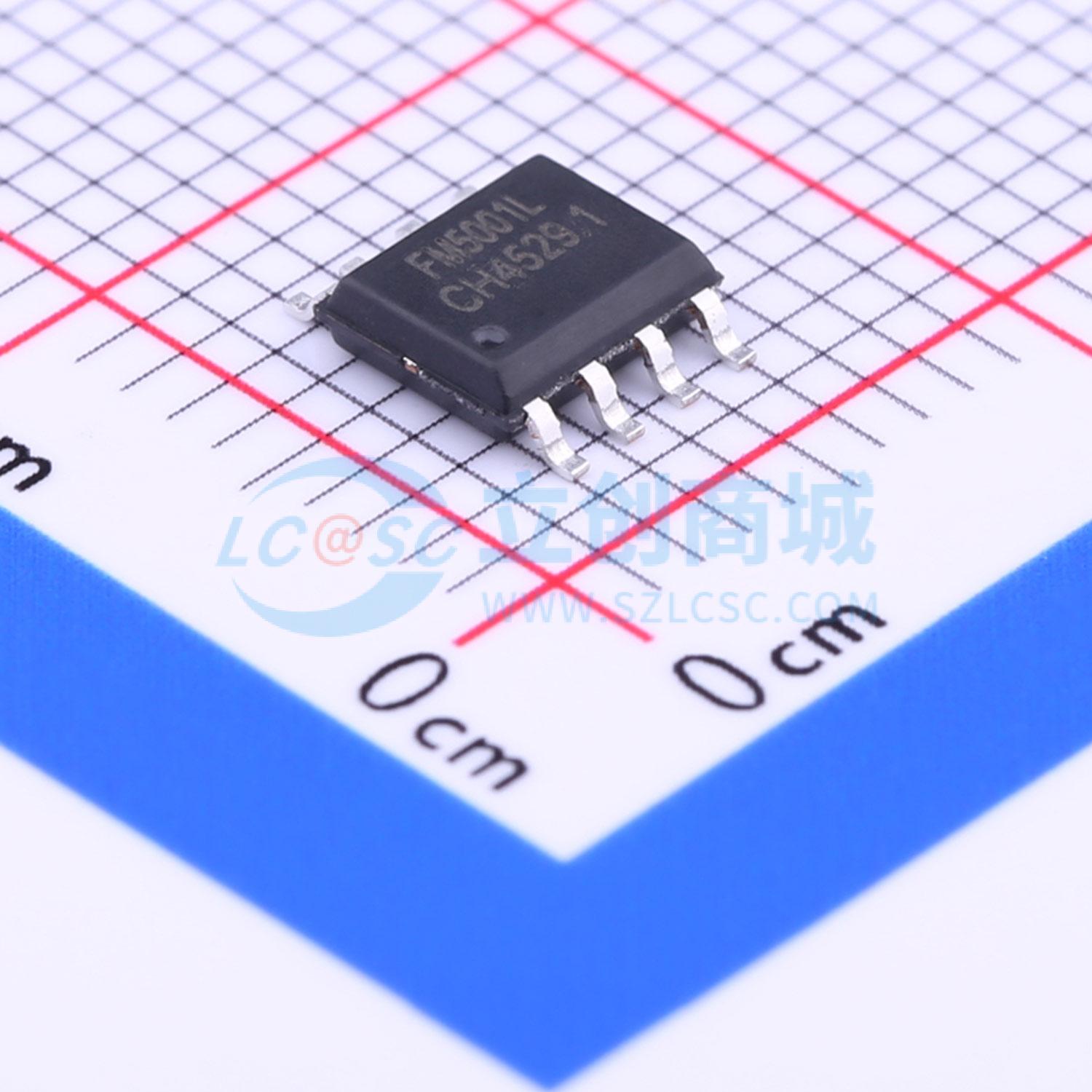

FM5001L
手持3档风扇专用IC
- 描述
- FM5001L是一款集成了锂电池充电管理，锂电池保护，DC-DC升压限流，3档风量可调风扇驱动功能于一体的电源管理IC；专用于采用锂电池供电的便携式风扇。 FM5001L集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，带充电指示及满电指示灯；支持风扇驱动功能，内置3档可调节风量控制，支持放电LED指示；当电池电压小于2.9V时，FM5001L系统进入欠压状态，整个系统电流为30uA；内置恒定恒流充电电流600mA。 FM5001L具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路防锁定，软启动保护，锂电过放保护，过温及欠压保护等。
- 品牌名称
- FM(富满)
- 商品型号
- FM5001L
- 商品编号
- C255523
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片；保护芯片 | |
| 工作电压 | 4.3V~5.5V | |
| 最大充电电流 | 700mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.8V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+85℃ | |
| 静态电流(Iq) | 30uA |
商品概述
FM5001L是一款集成了锂电池充电管理，锂电池保护，DC-DC升压限流，3档风量可调风扇驱动功能于一体的电源管理IC；专用于采用锂电池供电的便携式风扇。 FM5001L集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，带充电指示及满电指示灯；支持风扇驱动功能，内置3档可调节风量控制，支持放电LED指示；当电池电压小于2.9V时，FM5001L系统进入欠压状态，整个系统电流为30uA；内置恒定恒流充电电流600mA。 FM5001L具有多重保护设计，包括负载过流保护，充电时防倒灌保护，短路防锁定，软启动保护，锂电过放保护，过温及欠压保护等。
商品特性
- 0.6A锂电池充电
- 支持6V电机驱动控制，3档风量可调
- 支持单按键开关
- 充电电压精度：±1.0%；升压电压精度：±4.0%
- 过流保护（OCP），过压保护（OVP），短路保护（SCP），过温保护（OTP）
- ESD 2KV，可靠性高
- 极低的BOM成本
- 待机电流30uA
- 支持4.2、4.35V电池
- 封装形式：ESOP8
应用领域
使用锂电池供电的便携式风扇
