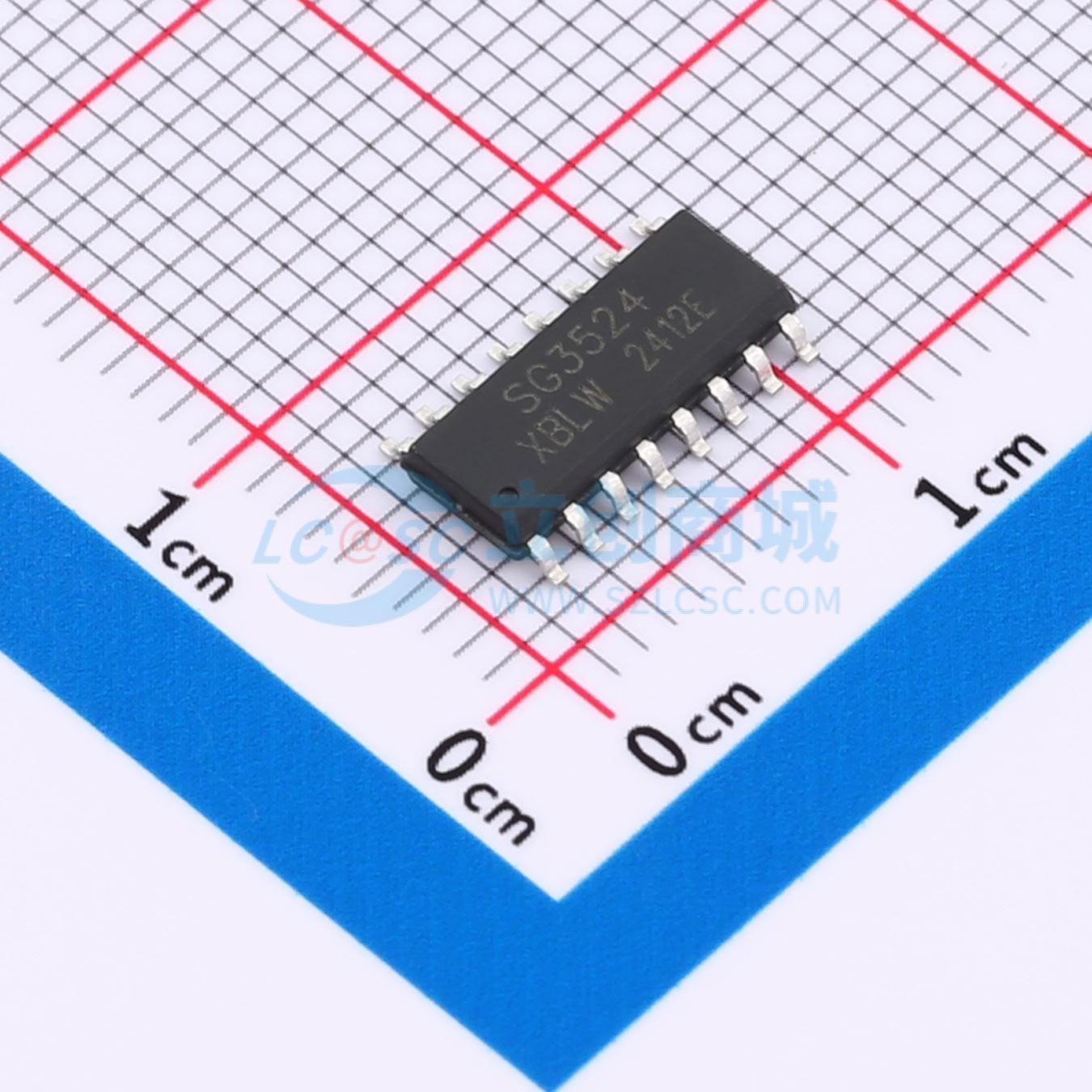

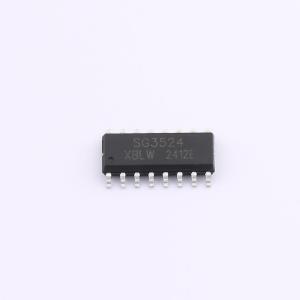

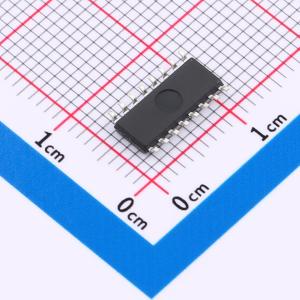

SG3524DTR(XBLW)
开关电源的脉冲宽度调制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SG3524 是一款用于开关电源的脉冲宽度调制电路。其内部包含一基准电压源、误差放大器、振荡器、脉宽调制、脉宽控制触发器、双路交替输出、电流限制电路和关断电路.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SG3524DTR(XBLW)
- 商品编号
- C23066804
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.28564克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 8V~40V | |
| 开关频率 | 100Hz~300kHz | |
| 最大占空比 | 49% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 推挽式 | |
| 特性 | 过流保护(OCP) | |
| 工作温度 | 0℃~+70℃ |
商品概述
SG3524是一款用于开关电源的脉宽调制电路。它包含一个基准电压源、误差放大器、振荡器、脉宽调制和脉宽控制触发器、双交替输出、限流电路和关断电路。 该电路可用于任何极性的开关电源控制、变压器耦合式DC-DC开关电源、变压器升压和极性转换等电源应用。 SG3524的工作温度为0℃至+70℃。
商品特性
- 具备5V基准电压源。
- 振荡频率范围为100Hz至300KHz。
- 具有良好的外部同步功能。
- 包含两个50mA输出。
- 包含一个限流电路。
- 拥有完整的PWM控制电路。
- 支持单端或推挽输出。
- 总功耗小于10mA。
应用领域
- 单端输出应用（端子输出控制可实现0~90%的占空比）
- 推挽输出应用
