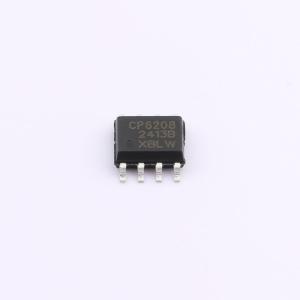

CP6208DTR(XBLW)

CP6208DTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CP6208设计用于驱动可逆电机使用，它包含一个逻辑部分来控制正向和反向旋转以及强制停止，输出功率部分能够根据逻辑控制提供高达100mA(典型)的输出电流.
品牌名称: XBLW(芯伯乐)
商品型号: CP6208DTR(XBLW)
商品编号: C23066807
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.153275克(g)

商品参数

商品概述

CP6208 是一块单片双向马达驱动电路，它使用TTL电平的逻辑信号就能控制卡式录音机和其它电子设备中的双向马达。该电路由一个逻辑部分和一个功率输出部分组成。逻辑部分控制马达正、反转向及制动，功率输出部分根据逻辑控制能提供100mA（典型值）电流。电路采用SIP9、SOP8和SOT23-6等封装形式封装。

商品特性

内设马达驱动功率晶体管（典型100mA）可施加制动，强制马达停止（输入A和B都为高电平）
内设保护二极管，吸收冲击电流
输入A和B都为低电平时，具有非常小的待机电流
工作电源电压范围宽（2.8V ~ 18.0V）
用TTL逻辑信号直接控制PWM频率可达50KHz
内设大电流冲击保护，大电流冲击时间可达2S（典型值，VCC = 12V）

应用领域

卡式录音机双向马达
其它电子设备双向马达

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(4000个/圆盘，最小起订量 20 个)

个

起订量：20 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	2.8V~18V
	输出电流	300mA
	步长细分	-

	属性	参数值
	接口类型	-
	集成开关	-
	导通电阻	-
	工作温度	-20℃~+85℃
