温馨提醒：图片仅供参考，商品以实物为准

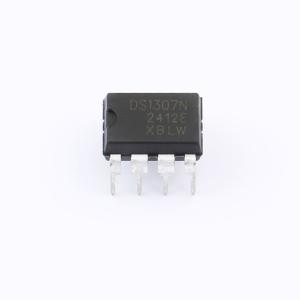

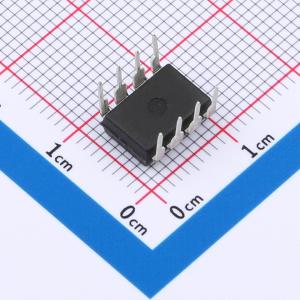

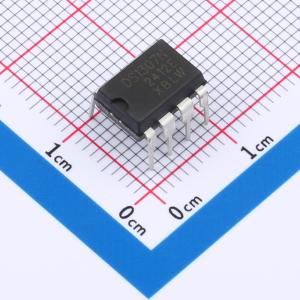

DS1307N(XBLW)
DS1307N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS1307串行实时时钟(RTC)是一个低功耗，全二进制编码十进制(BCD)时钟/日历，加上56字节的NV SRAM。地址和数据通过I2C双向总线串行传输。
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- DS1307N(XBLW)
- 商品编号
- C23066809
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.839克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 1mA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 外置 | |
| 闹钟输出 | 无 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 1uA |
商品概述
DS1307串行实时时钟是一款低功耗、全BCD码的时钟/日历芯片，附带56字节的非易失性SRAM。地址和数据通过两线双向总线进行串行传输。时钟/日历可提供秒、分、时、星期、日期、月份和年份信息。月末日期会针对少于31天的月份自动调整，包括闰年修正。时钟可工作在24小时或带AM/PM指示的12小时格式。DS1307内置电源检测电路，可检测电源故障并自动切换到电池供电。
商品特性
- 实时时钟可对秒、分、时、日期、月份、星期和年份进行计数，具备闰年补偿功能，有效期至2100年
- 56字节非易失性RAM用于数据存储
- 两线串行接口
- 可编程方波输出信号
- 自动电源故障检测和切换电路
- 振荡器运行时，电池备份模式下功耗低于1μA
- 可选工业温度范围-40℃至+85℃
应用领域
- 手机
- 便携式仪器
- 传真机
- 电池供电产品
- 电视
- 付费电表、IC卡水表、IC卡煤气表
