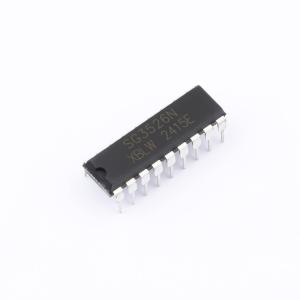

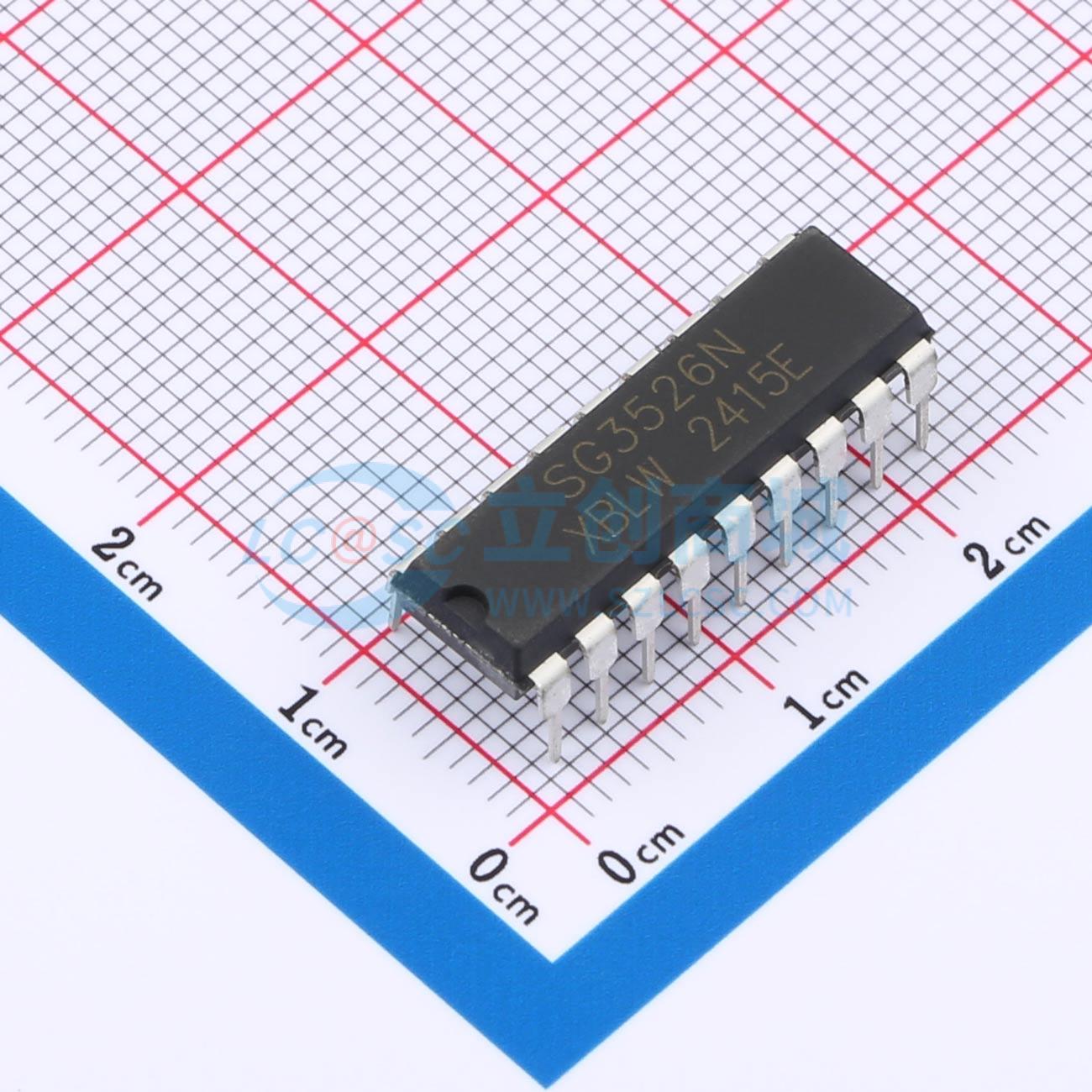

SG3526N(XBLW)

高性能脉宽调制器集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SG3526是一款高性能脉宽调制器集成电路，用于固定频率开关稳压器和其他功率控制应用。
品牌名称: XBLW(芯伯乐)
商品型号: SG3526N(XBLW)
商品编号: C23066805
商品封装: DIP-18
包装方式: 管装
商品毛重: 2.118克(g)

商品概述

SG3526是一款高性能脉冲宽度调制器集成电路，适用于固定频率开关稳压器及其他功率控制应用。该集成电路包含的功能有：温度补偿电压基准、锯齿波振荡器、误差放大器、脉冲宽度调制器、脉冲计量与导向逻辑，以及两个大电流图腾柱输出，非常适合高速驱动功率场效应管的电容。额外的保护功能包括软启动和欠压锁定、数字式电流限制、双脉冲抑制、可调死区时间，以及用于单脉冲计量的数据锁存器。所有数字控制端口均与TTL和B系列CMOS兼容。低电平有效逻辑设计允许进行简单的线或连接，以实现最大的灵活性。

商品特性

8.0V至35V工作电压
5.0V ±1%微调基准电压
1.0Hz至400KHz振荡器频率范围
双源/漏电流输出：±100mA
数字式电流限制
可编程死区时间
欠压锁定
单脉冲计量
可编程软启动
宽电流限制共模范围
保证6个单元同步

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(20个/管，最小起订量 1 个)

个

起订量：1 个20个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	8V~35V
