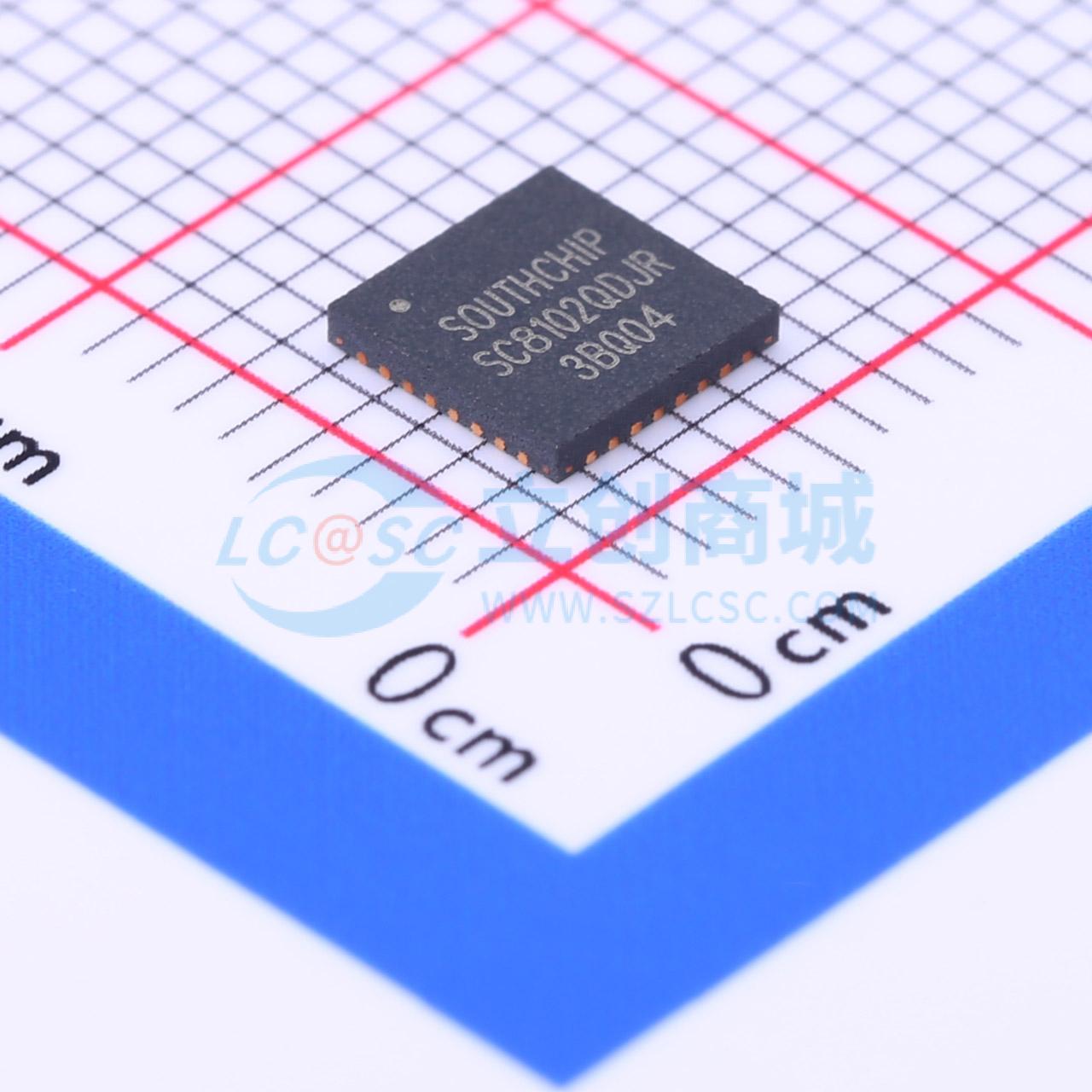

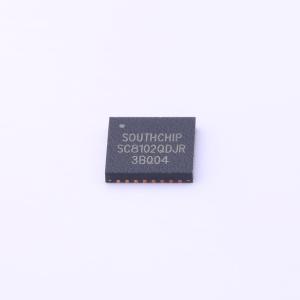

SC8102QDJR
双路输出6A同步降压转换器
- 描述
- SC8102是一款双路输出同步降压转换器,具有宽输入电压范围（4.6V至36V）,内置低导通电阻的内部MOSFET,最大输出电流为6A,支持恒流模式和可编程输出功率限制。该器件还集成了BC1.2 DCP方案,提供全面的保护功能,包括欠压保护、过压保护、短路保护和过温保护。采用32引脚QFN封装。
- 品牌名称
- SOUTHCHIP(南芯)
- 商品型号
- SC8102QDJR
- 商品编号
- C252416
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 |
商品概述
SC8102是一款同步双输出端口降压转换器，输入电压范围宽，为4.6V至36V。SC8102可通过设置分压电阻将输出电压调节为固定的5V或自定义电压。它还提供高精度的输出电流限制。若两个输出通道中的任何一个达到设定的电流限制，转换器将进入恒流（CC）模式。总输出功率可通过一个电阻进行编程，便于实现恒功率（CP）控制。 SC8102采用固定线路压降补偿、可编程频率设置以及PWM和PFM工作模式选择。通过最少的外部元件，可为用户的不同应用实现最大功能。 SC8102还支持全面保护，包括欠压保护、过压保护、短路电流保护和自动重启、过温保护。 SC8102采用32引脚QFN 5x5封装。
商品特性
- 宽输入工作电压范围：4.6V至36V
- 11mΩ/27mΩ低导通电阻内部功率MOSFET
- 最大输出能力：5V/6A
- 100%占空比运行
- 低静态电流
- 可编程输出功率限制
- 内置用于BC 1.2 DCP方案的DP/DM，支持BC1.2 DCP模式、分压模式、1.2V/1.2V模式
- 内置线路压降补偿
- PFM/PWM模式选择
- 可调频率：80kHz至600kHz
- 打嗝和自动重启功能
- 具备欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）、过温保护（OTP）等全面保护功能
应用领域
- 汽车充电器
- 多端口壁式充电器集线器
- 工业应用
