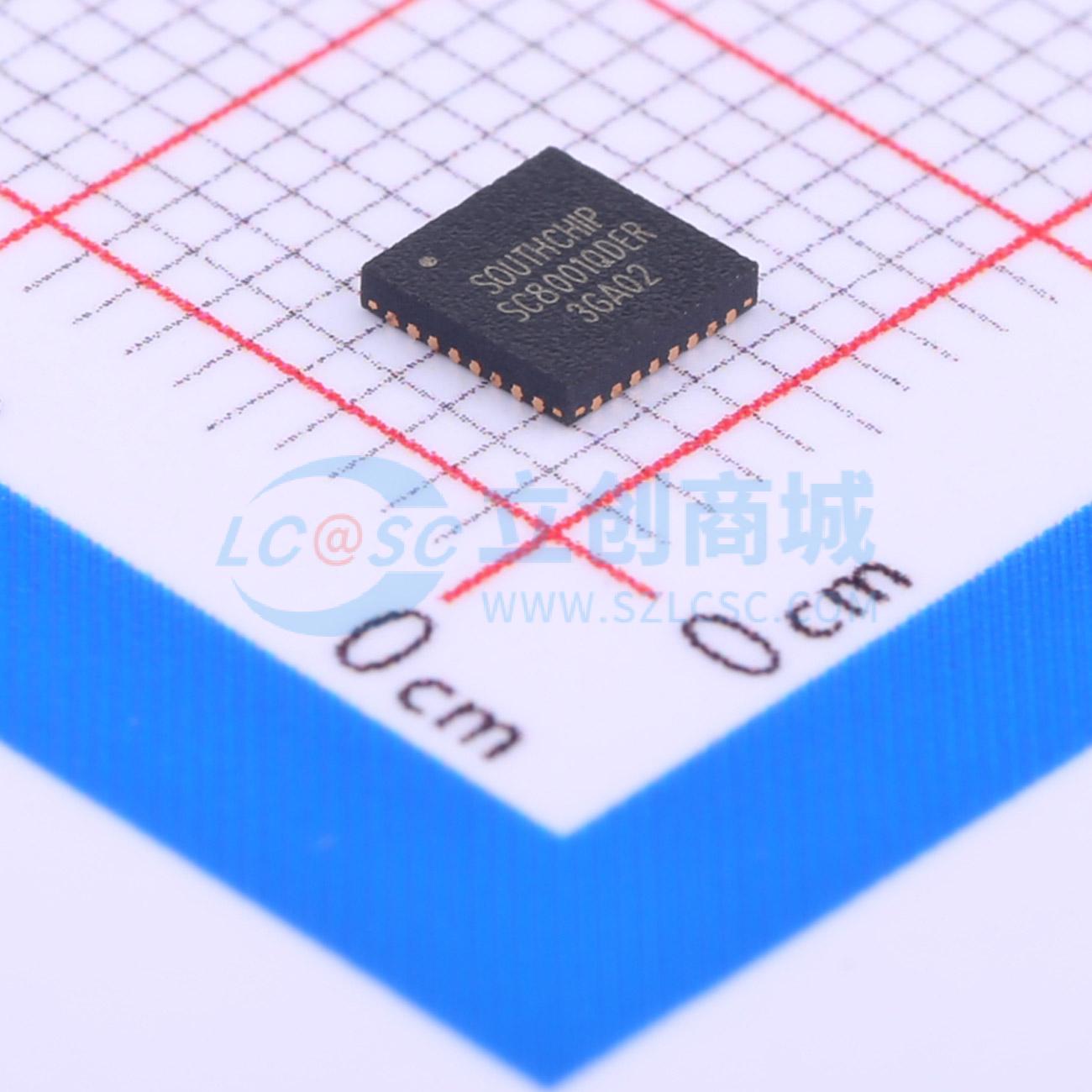

SC8001QDER
高效同步降压控制器
- 描述
- SC8001是一款高效的同步降压控制器,支持非常宽的输入和输出电压范围。它可以在2.7V到36V的输入范围内和2V到36V的输出范围内工作。输出电压可以通过PWM信号动态调整。该控制器支持输入和输出电流限制以及过温保护,确保在不同异常条件下的安全性。开关频率和电流限制可以通过外部电阻器编程自由设置。SC8001采用32引脚QFN 4x4封装。
- 品牌名称
- SOUTHCHIP(南芯)
- 商品型号
- SC8001QDER
- 商品编号
- C252414
- 商品封装
- QFN-32-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.7V~36V | |
| 输出电压 | 2V~36V | |
| 输出电流 | - | |
| 开关频率 | 200kHz~600kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 外置 |
商品概述
SC8001是一款同步降压控制器，支持极宽的输入和输出电压范围，可支持输入范围为2.7V至36V、输出范围为2V至36V的应用。输出电压可通过PWM信号进行动态调节。驱动电压设定为10V，以充分利用外部MOSFET实现最高效率。 SC8001支持输入电流限制、输出电流限制和过温保护，以确保在不同异常条件下的安全性。开关频率和电流限制可通过电阻自由编程。 SC8001采用32引脚4x4 QFN封装。 SC8001是一款具有宽输入/输出电压范围的同步降压控制器。通过额外的电阻，SC8001具备最大输入和输出电流限制能力。此外，SC8001还具备输出电压动态变化、输入/输出电流限制动态变化以及功率MOSFET死区时间控制等特性。
商品特性
- 高效降压操作
- 输出电压动态可调
- 输入/输出电流限制
- 宽输入电压范围：2.7V至36V
- 宽输出电压范围：2V至36V
- 集成10V、2A栅极驱动器
- 可调频率200kHz至600kHz
- QFN - 32封装
应用领域
- 壁式充电器
- 车载充电器
- USB PD
- 工业应用
