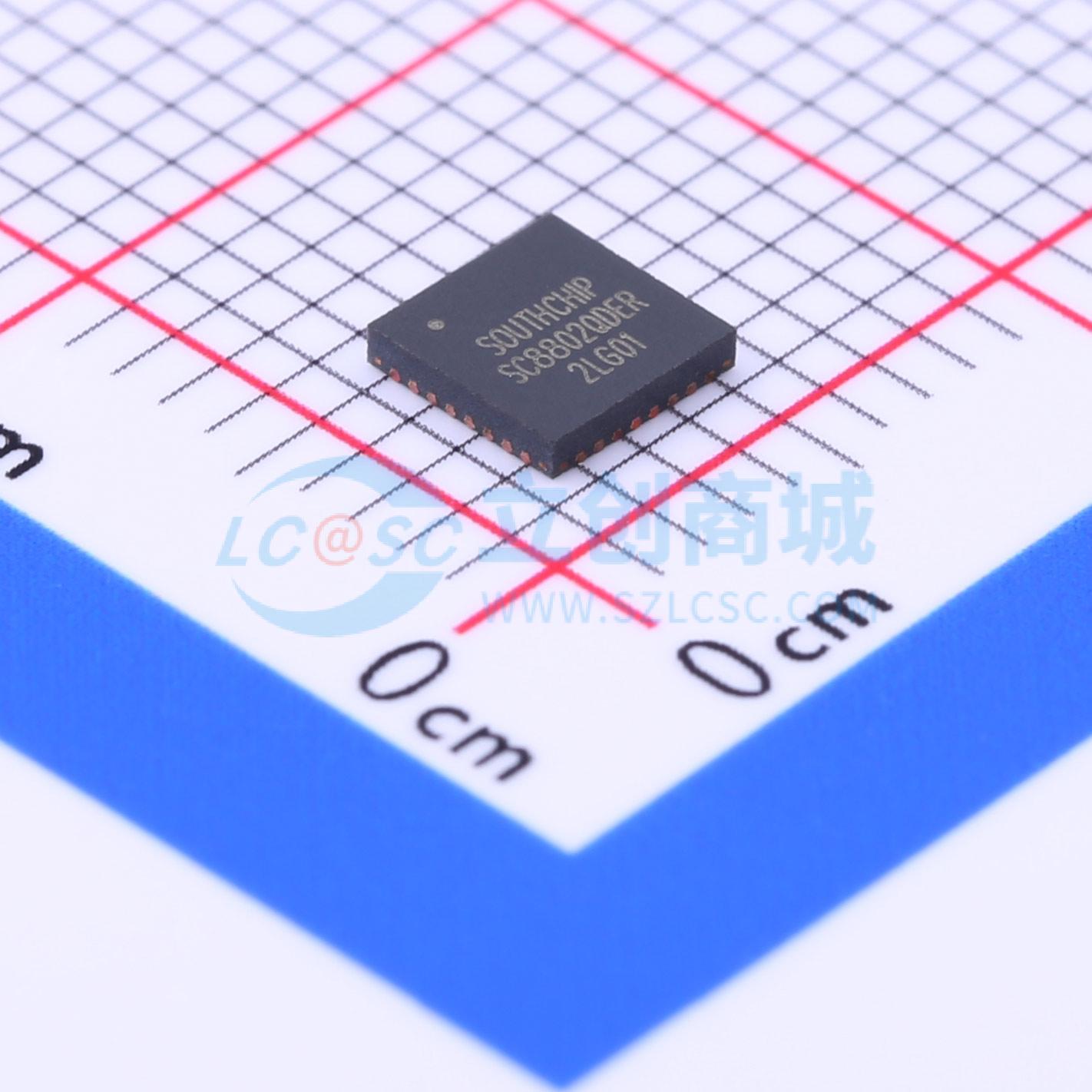

SC8802QDER

SC8802是一个同步4管双向升降压充放电控制器。不管输入电压是低于，高于或者等于电池组电压，它都可以对电池组实现充电管理，包括涓流，恒流，恒压阶段和满充指示。当系统需要从电池组放电时，SC8802能够反向输出所需电压，可输出低于，高于或者等于电池组电压值。 SC8802拥有超宽范围输入输出电压。它可支持从2.7V到30V的应用范围，满足客户从1节到6节锂电池的不同需求。SC8802同时采用业界领先的10V驱动器电压，充分利用外置功率管以达到最高的转换效率。 SC8802采用电流模式控制升压，降压或者升降压，并可用外部电阻调节开关频率，电池电压设置值以及输入输出限流值，最大限度地在满足不同应用需求的同时简化设计。 SC8802支持双向输出，通过DIR管脚即可轻松控制工作方向。它同时支持包括输入限流，输出限流，动态输入功率调节，内部最高电流限流，输出过压保护，短路保护以及过温保护等一系列保护功能以确保系统能适应各种异常情况。 SC8802采用32脚4x4 QFN封装。

SC8802是四管同步升降压控制器，支持双向升降压工作，并通过DIR管脚控制充放电模式。 当工作在充电模式时，SC8802是充电控制器，不管适配器电压比电池电压低还是高，SC8802均可对电池进行充电，并在升压充电和降压充电之间自动切换，平滑过渡。SC8802具有涓流，恒流，恒压，满充指示等充电管理功能。充电电流可通过电阻进行设置，并支持动态调整。SC8802也支持对不同适配器的自适应功能，可自动降低充电电流，防止适配器过载。 当工作在放电模式时，得益于四管同步升降压结构，SC8802输出电压可高于，低于或等于电池电压。SC8802自动进行升降压切换，平滑过渡，并可通过电阻设置输入输出最大限流值。配合快充或USB PD协议芯片，可轻松实现快充或PD方案。

• 双向工作
• 升降压充电管理（涓流，恒流，恒压和满充指示），可支持1至6节锂电池
• 升降压反向放电输出
• 反向输出电压PWM信号动态调节
• 输入/输出电流PWM信号动态调节
• 超宽输入电压范围: 2.7V至30V
• 超宽反向输出电压范围: 2V至30V
• 集成10V，2A栅极驱动器
• 高效率升降压操作
• 开关频率可调：200kHz至600kHz
• 内置电感电流限流
• 可调节输入输出电流限流，双边输出短路保护
• 欠压过压保护
• QFN - 32封装

• 移动电源
• 智能USB插座，USB HUB
• USB PD
• 车载充电器
• 能量回收，工业仪器仪表等
