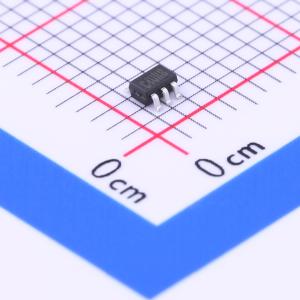

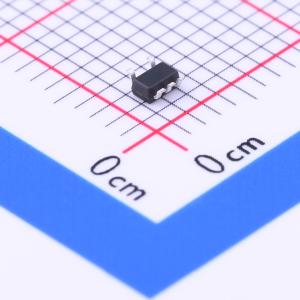

温馨提醒：图片仅供参考，商品以实物为准

TP1941U-CR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: 3PEAK(思瑞浦)
商品型号: TP1941U-CR
商品编号: C248711
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TP194x系列CMOS/TTL兼容比较器有单通道、双通道和四通道配置，功能极为多样且易于使用。 TP194x采用专有和专利设计技术，实现了高速（在1.8~5.5V宽电源范围内传播延迟为68ns）和低功耗（每个比较器的静态电流为46μA）的完美结合。这些比较器针对1.8V低功耗单电源应用进行了优化，具有超过轨到轨的输入操作能力，也可在±0.9V至±2.75V双电源下工作。输入共模电压范围可扩展至低于地电位200mV和高于电源电压200mV，允许进行地电位和电源电压检测。内部输入迟滞消除了因内部输入噪声电压引起的输出切换，降低了电流消耗。推挽输出支持轨到轨输出摆幅，并可与CMOS/TTL逻辑接口。输出翻转频率典型值可达4 MHz，同时在切换期间限制电源电流浪涌和动态功耗。 TP1941单通道比较器具备关断功能、输出锁存版本，以及适用于节省空间设计的小型SC70/SOT23封装。所有器件的工作温度范围为-40°C至+85°C。

商品特性

快速响应时间：传播延迟68 ns
超低电源电流：每通道46μA
失调电压：最大±3.0mV
失调电压温度漂移：0.3μV/°C
输入偏置电流：典型值6 pA
内部迟滞确保干净切换
输入共模范围扩展200mV
过驱动输入无相位反转
推挽式、CMOS/TTL兼容输出
关断功能（仅TP1941N）
输出锁存（仅TP1941NU）
最低1.8V电源电压：1.8V至5.5V
提供环保、节省空间的SC70封装

应用领域

高速线路或数字线路接收器
高速采样电路
峰值和过零检测器
阈值检测器/鉴别器
地电位或电源线检测
逻辑电平转换
窗口比较器
红外接收器
时钟和数据信号恢复
电信、便携式通信
便携式和电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	比较器
	传播延迟(tpd)	68ns
	工作电压	1.8V~5.5V
	输出类型	-

	属性	参数值
	输出模式	-
	每个通道工作电流	46uA
	工作温度	-40℃~+85℃
