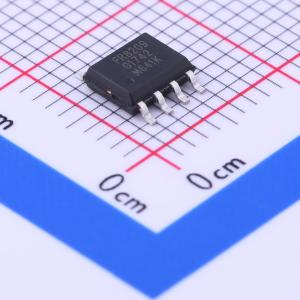

温馨提醒：图片仅供参考，商品以实物为准
FR8209SPCTR
23V输入，3A输出，650KHz同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR8209是一款高效率的同步降压DC/DC转换器,具有4.5V至23V的宽输入电压范围和3A连续负载电流能力。内置低导通电阻的高侧和低侧MOSFET,支持轻载PSM模式以提高效率。具有固定650KHz开关频率,可调输出电压低至0.765V,多种保护功能包括逐周期限流、欠压锁定、输出过压保护和过温保护。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR8209SPCTR
- 商品编号
- C248609
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
FR8209是一款高效、内部补偿、固定频率的电流模式降压同步DC/DC转换器。它集成了高端（典型值120mΩ）和低端（典型值100mΩ）功率开关，可提供3A的连续负载电流。它能将4.5V至23V的输入电压调节至低至0.765V的输出电压。
商品特性
- 最高效率达95%
- 低导通电阻（Rds(on)）集成功率MOSFET
- 内部补偿功能
- 内部电源正常指示功能
- 宽输入电压范围：4.5V至23V
- 可调输出电压低至0.765V
- 3A输出电流
- 固定650KHz开关频率
- 外部可编程软启动或内部600μs软启动
- PSM（轻载高效模式）
- 逐周期电流限制
- 带自动恢复功能的过温保护
- 过压保护（OVP）、欠压锁定（UVLO）、过温打嗝式短路保护（OTP）
- SOP-8外露焊盘封装
应用领域
- 机顶盒（STB）
- LCD显示器、电视
- 分布式电源系统
- 网络设备、XDSL调制解调器
