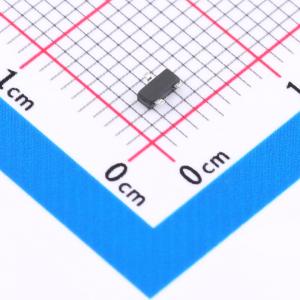

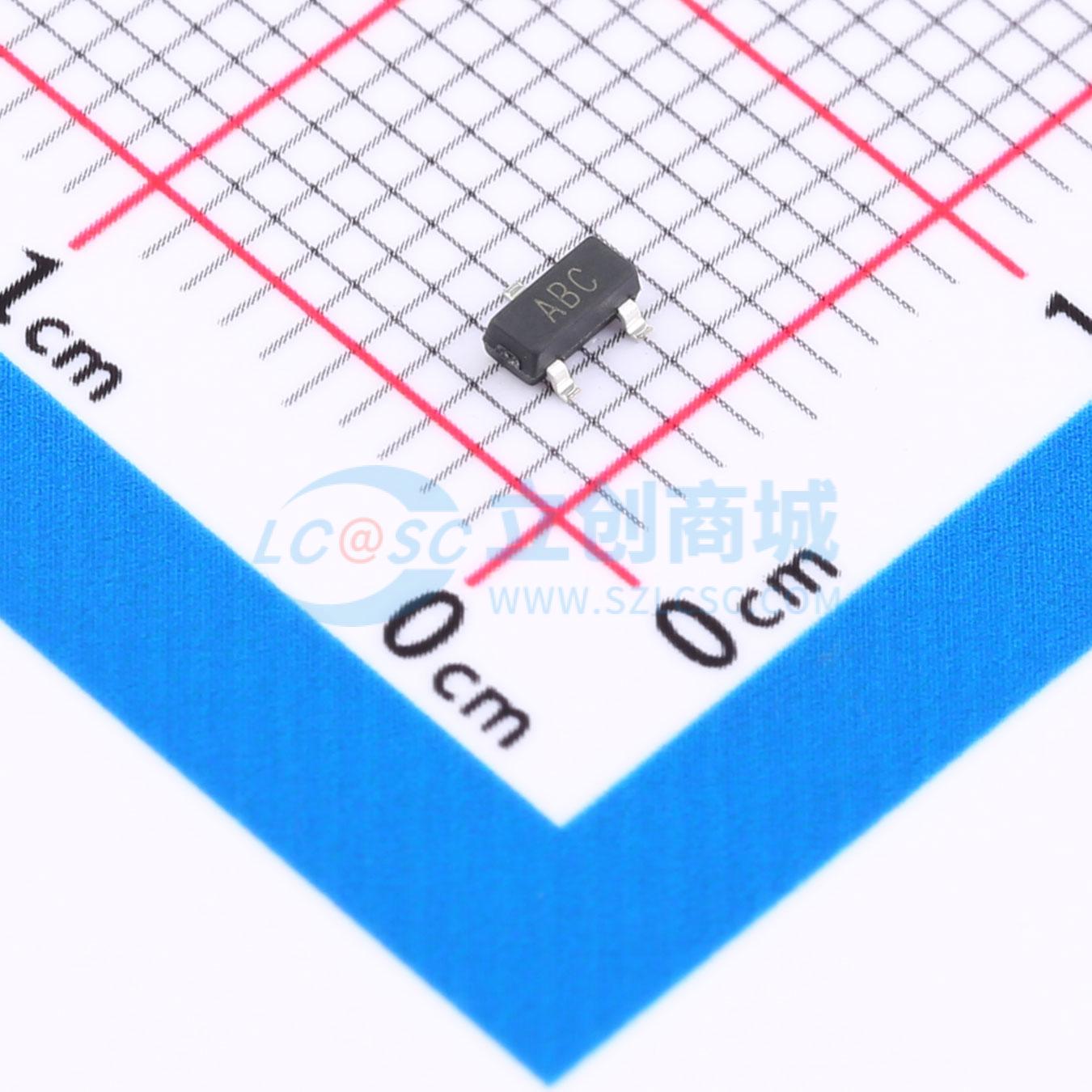

CN803S

CN803/809/810系列电路是用来监测电源电压或电池电压的微处理器复位电路。本系列电路不需要外围器件，从而提高了系统的可靠性，降低了系统的成本。 本系列电路在被监测的电源电压低于预先设置的复位阈值时，输出有效的复位信号；当电源电压上升到复位阈值以上时，在至少140毫秒的时间内复位信号还将维持有效。CN809/810提供CMOS复位输出，CN803提供漏极开路输出。CN803和CN809的复位输出为低有效，CN810的复位输出为高有效。在设计上保证短时间的电源突降不会影响复位输出。在整个温度范围内，当电源电压低至1.15V时仍能保证可靠输出。 本系列器件采用3管脚的SOT23封装。 CN803/809/810系列电路主要用于监测微处理器、微控制器、存储器等数字电路的电源，并在上电，掉电或者电源电压低于复位阈值时提供复位信号，确保它们运行在可知的状态，避免错误代码的执行。该电路内部包含电压比较器，低功耗电压基准源，分压网络，输出延时电路和输出驱动电路。 CN803/809/810系列电路在电源电压低于复位阈值时将输出有效的复位信号，在电源电压上升到高于复位阈值与复位阈值迟滞之和以后，复位输出将至少维持140毫秒的有效状态。CN809/810提供CMOS输出，CN803提供漏极开路输出。CN803/809提供低有效的复位输出，而CN810提供高有效的复位输出。在设计上保证短时间的电源突降不会影响复位输出。在整个工作温度范围内，当电源电压低至1.15V时仍能保证可靠输出。

• 精确的复位阈值： ±2.5%
• 提供两种复位输出：-CMOS输出(CN809/CN810)-漏极开路输出(CN803)
• 最小140ms的复位脉冲宽度
• 低工作电流：3V时典型值 3.2μA
• 复位信号在电源电压低至1.15V时仍能维持可靠输出
• 对短时间电源突降的过滤功能
• 工作温度范围： -40°C to +85°C
• 采用SOT23-3封装

• 计算机
• 微控制器
• 智能仪表
• 便携式或电池供电的设备
