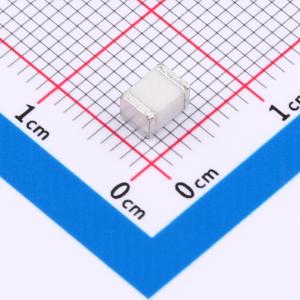

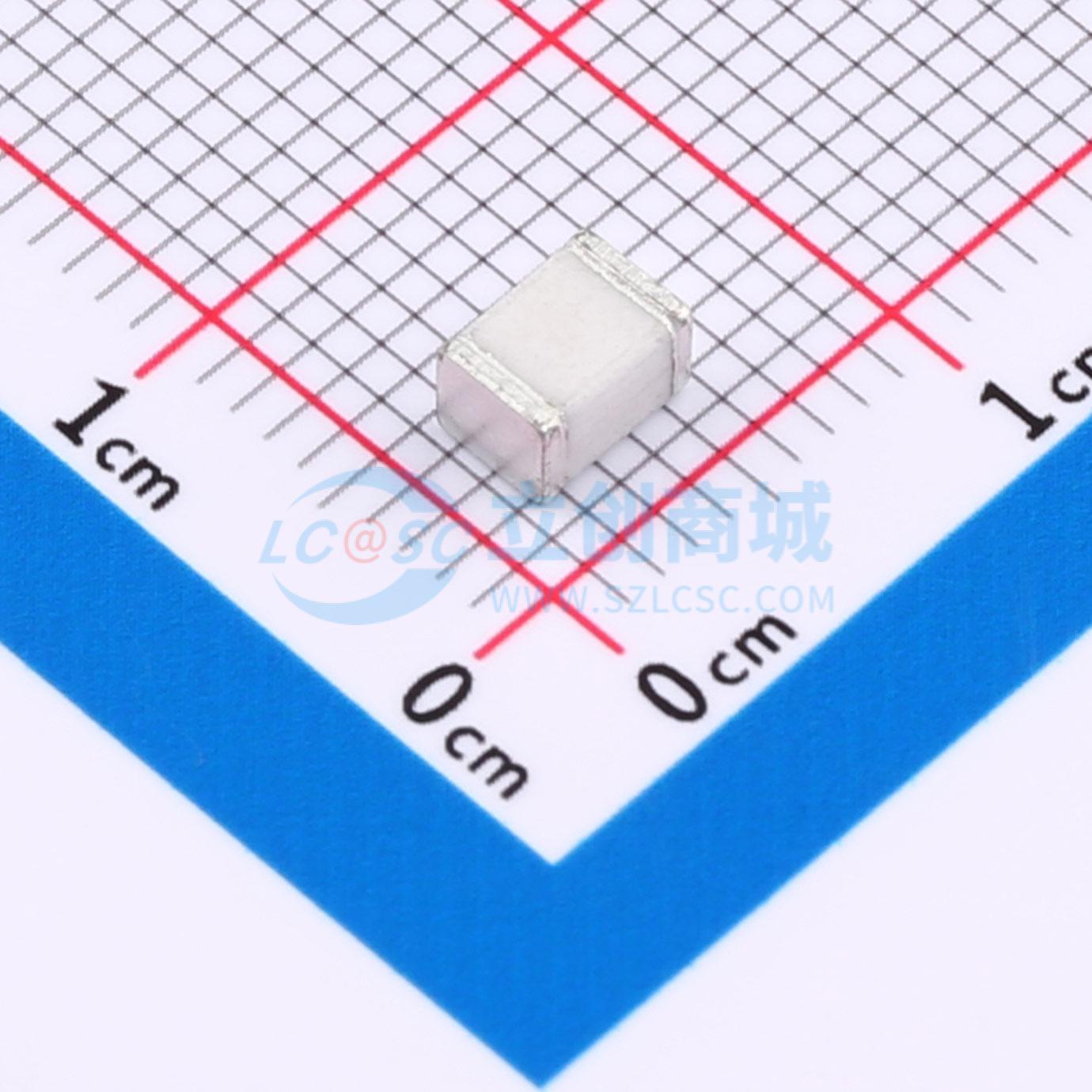

SMD4532-800NF
800V 2KA 2端 贴片GDT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 陶瓷气体放电管，气放管，防雷管
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMD4532-800NF
- 商品编号
- C22470654
- 商品封装
- 1812
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 800V | |
| 精度 | ±30% | |
| 脉冲放电电流 | 2kA | |
| 极间电容 | 0.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 1.2kV | |
| 工作温度 | -40℃~+90℃ | |
| 长度 | 4.5mm | |
| 宽度 | 3.2mm | |
| 高度 | 2.7mm |
商品概述
气体放电管（GDT）利用封装在陶瓷管内的惰性气体，为电压尖峰提供一条替代电路路径。陶瓷外壳和镍连接器能够承受高负载。SMD4532气体放电管（GDT）系列的浪涌额定值为2kA（8/20μs）。采用方形表面贴装封装，有助于简化PCB的拾放工艺。 该GDT系列非常适合宽带设备应用。GDT的低关态电容适用于高带宽应用，并且当GDT两端的电压发生变化时，该电容负载值不会改变。 SMD4532气体放电管（GDT）系列专为表面贴装组装应用中的电气、多媒体和通信设备提供过电压瞬变保护而设计。
商品特性
- 对快速上升的瞬变具有出色的响应
- 稳定的击穿电压
- GHz工作频率
- 8/20μs脉冲电流能力：2kA
- 表面贴装封装
- 无放射性
- 超低电容（<0.5pF）和插入损耗
- 尺寸非常小（EIA 1812）
- 存储和工作温度：-40~+90℃
应用领域
- 通信设备
- 有线电视（CATV）设备
- 测试设备
- 数据线
- 电源
- 电信用户线接口电路（SLIC）保护
- 宽带设备
- 包括ADSL2+在内的ADSL设备
- XDSL设备
- 卫星和有线电视（CATV）设备
- 通用电信设备
