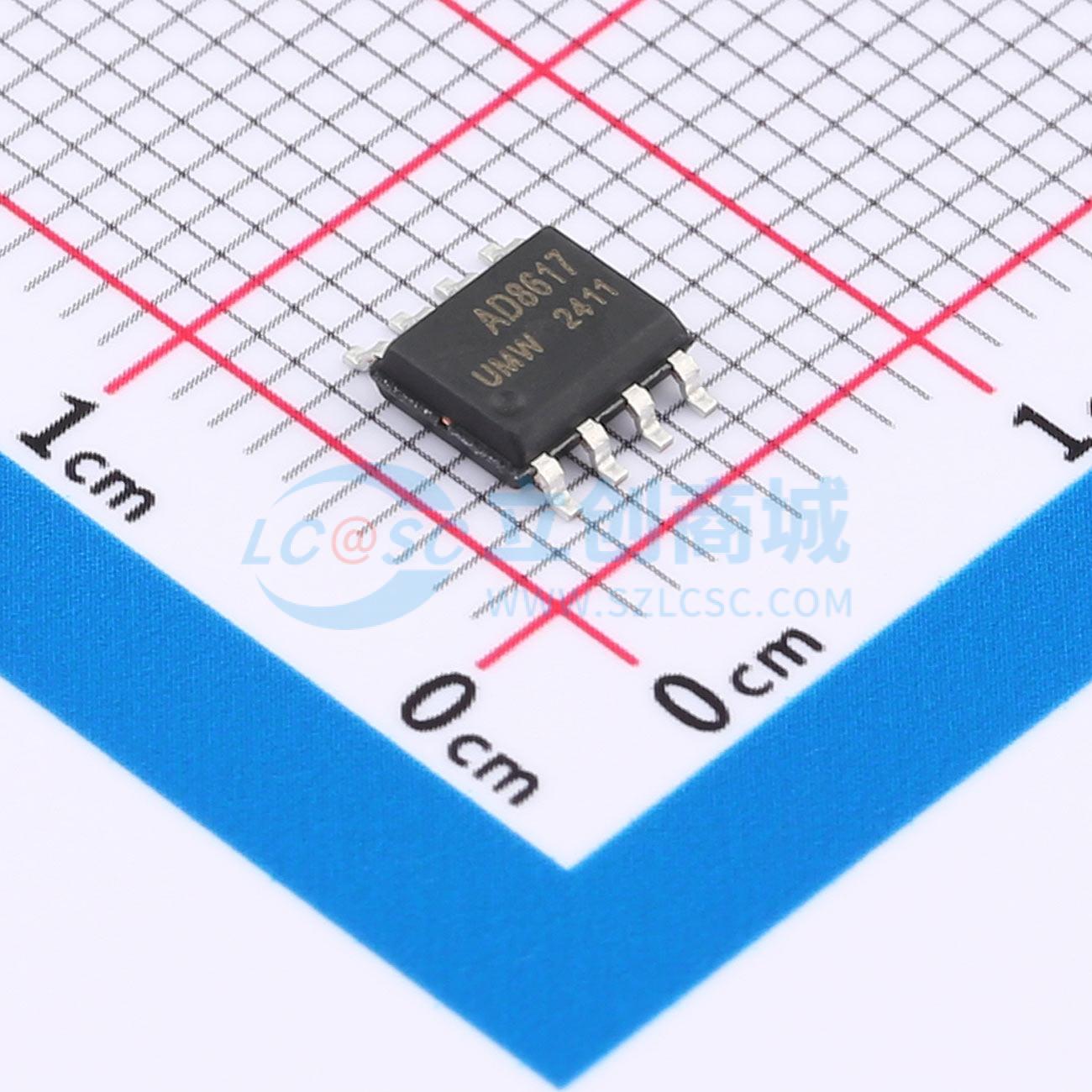

温馨提醒：图片仅供参考，商品以实物为准
AD8617ARZ(UMW)
低功耗、低噪声CMOS轨到轨输入/输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单通道、双通道和四通道微功耗、轨到轨输入和输出放大器，具有低电源电流以及低输入电压和电流噪声的特点。可在1.8V至5V单电源或±0.9V和±2.5V双电源下工作。低噪声、极低的输入偏置电流和低功耗的特性使其特别适用于便携式和环路供电的仪器仪表。输入和输出能够实现轨到轨摆动，使设计人员能够在低功耗单电源系统中缓冲CMOS ADC、DAC、ASIC和其他宽输出摆幅设备。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AD8617ARZ(UMW)
- 商品编号
- C22469436
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 350kHz | |
| 输入失调电压(Vos) | 2.2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 100V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 输入电压噪声密度(eN) | 22nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 38uA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5V | |
| 双电源电压(Vee~Vcc) | 900mV~2.5V；-2.5V~-900mV |
商品概述
AD8613、AD8617 和 AD8619 分别是单通道、双通道和四通道微功耗、轨到轨输入和输出运算放大器，具有低供电电流以及低输入电压和电流噪声。这些器件完全指定在 1.8 V 至 5 V 单电源或 ±0.9 V 和 ±2.5 V 双电源下工作。低噪声、极低的输入偏置电流和低功耗的结合，使得这些器件在便携式和环路供电仪器中特别有用。输入和输出均能实现轨到轨摆幅的能力，使设计者能够在低功耗、单电源系统中缓冲 CMOS ADC、DAC、ASIC 和其他宽输出摆幅器件。
商品特性
- 失调电压：最大 2.2 mV
- 低输入偏置电流：最大 1 pA
- 单电源工作：1.8 V ~ 5.5 V
- 低噪声：22 nV/√Hz
- 微功耗：每个放大器最大 50 μA（全温度范围）
- 无相位反转
- 单位增益稳定
- 通过汽车应用认证
应用领域
- 电池供电仪器
- 多极点滤波器
- 电流分流检测
- 传感器
- ADC 预驱动器
- DAC 驱动器/电平转换器
- 低功耗 ASIC 输入或输出放大器
