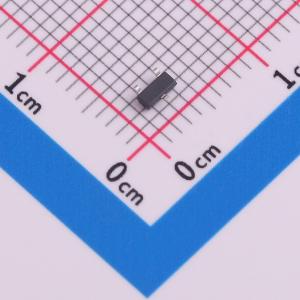

温馨提醒：图片仅供参考，商品以实物为准
HL3400
N-通道,电流:5.6A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 30V。 ID = 5.6A。 RDS(on)@VGS = 10V < 27mΩ。 RDS(on)@VGS = 4.5V < 33mΩ。 Trench Power LV MOSFET technology。 Voltage controlled small signal switch。应用：Battery protection。 Load switch
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HL3400
- 商品编号
- C22469448
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035387克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.6A | |
| 导通电阻(RDS(on)) | 21mΩ@10V；33mΩ@2.5V；25mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 900mV@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17nC@10V | |
| 输入电容(Ciss) | 630pF | |
| 反向传输电容(Crss) | 71pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 90pF |
