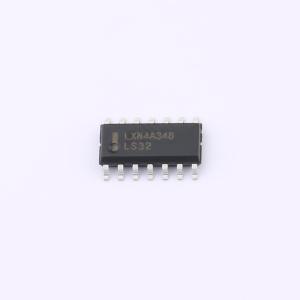

温馨提醒：图片仅供参考，商品以实物为准
SN74LS32DR(LX)
4路2输入或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS32是一个4路2输入或门。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS32DR(LX)
- 商品编号
- C22466294
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV~2.8V | |
| 输出高电平(VOH) | 1.9V~5.48V | |
| 输出低电平(VOL) | 100mV~260mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 15ns@6V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
