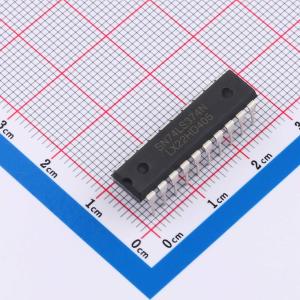

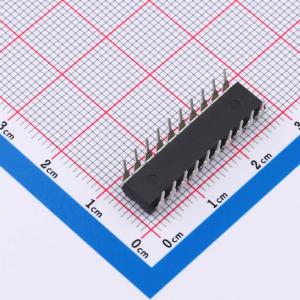

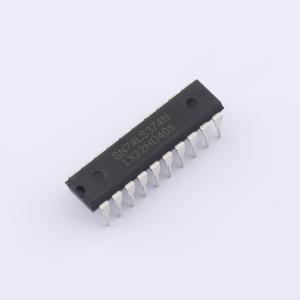

SN74LS374N(LX)
SN74LS374N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS374是一个带三态输出的8位上升沿触发D型触发器。该器件具有一个时钟（CP）和输出使能（OE）输入。触发器将存储满足建立和保持时间要求的各个D输入的状态。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS374N(LX)
- 商品编号
- C22466297
- 商品封装
- DIP-20
- 包装方式
- 管装
- 商品毛重
- 2.195833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 77MHz | |
| 功能 | 使能 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 18ns@6V,50pF | |
| 系列 | 74LS系列 | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 15ns | |
| 保持时间 | 5ns |
商品概述
SN74LS374是一个带三态输出的8位上升沿触发D型触发器。该器件具有一个时钟（CP）和输出使能（OE）输入。触发器将存储满足建立和保持时间要求的各个D输入的状态。OE上的高电平使输出呈现高阻态。OE输入的变化不会影响触发器的状态。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 8位总线接口同相三态输出8位上升沿触发寄存器
- 公共三态使能输入
- 独立寄存器和三态缓冲器
- 工作环境温度范围：-40°C~+125°C
- 封装形式：DIP20/SOP20/TSSOP20
