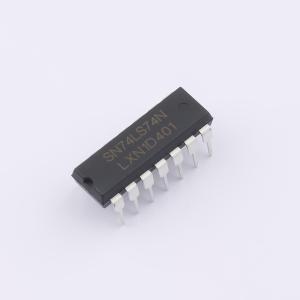

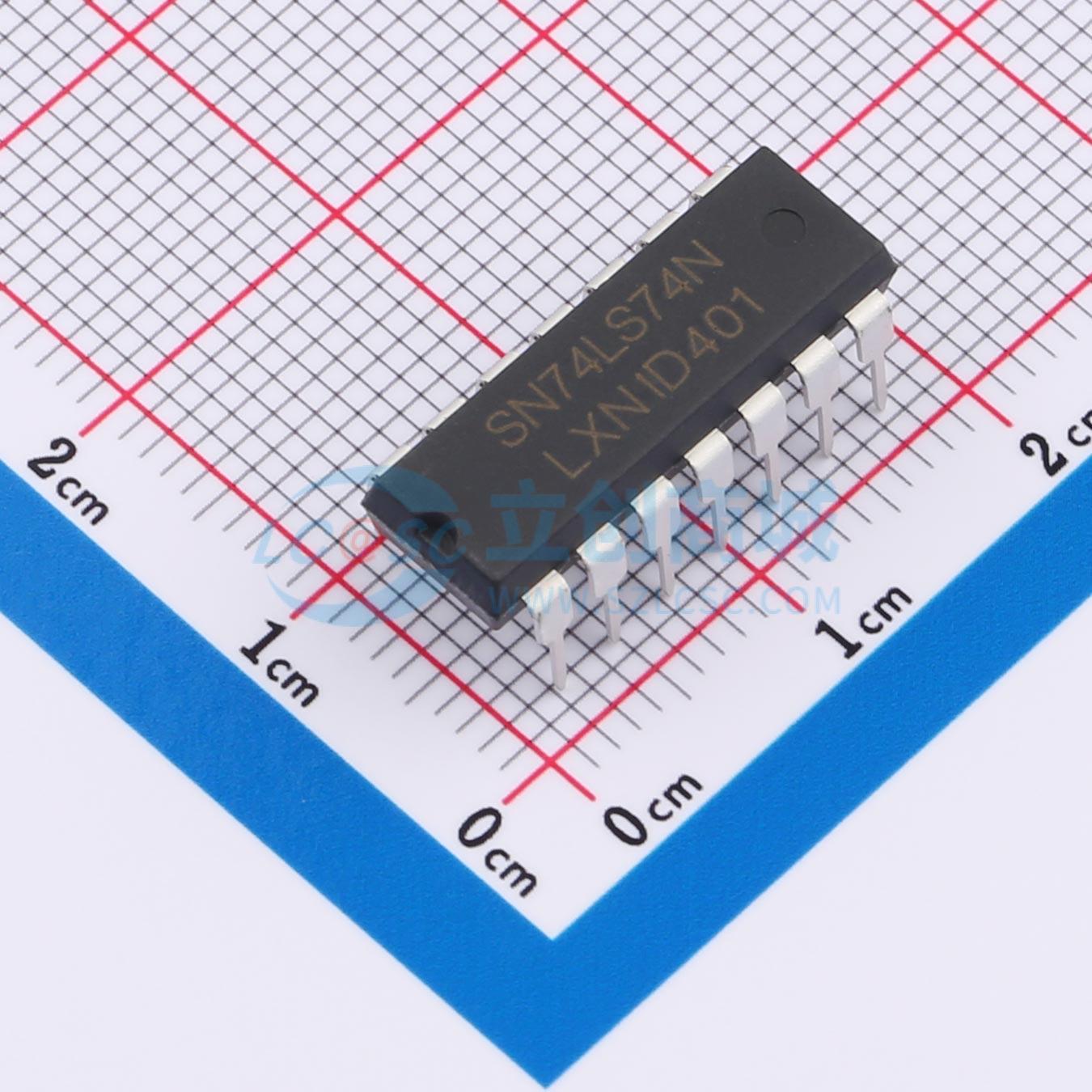

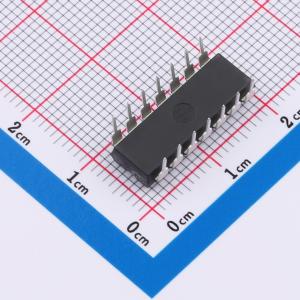

SN74LS74N(LX)
SN74LS74N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LS74是双路上升沿触发的D型触发器。它们具有单独的数据（nD），时钟（nCP），置数（nSD）和复位（nRD）输入以及互补的nQ和nQ输出。满足从低电平到高电平时钟转换的建立和保持时间要求的nD输入处的数据存储在触发器中，并出现在nQ输出中。输入内置钳位二极管。这样就可以使用限流电阻将输入接口连接到超过ΔVCC的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS74N(LX)
- 商品编号
- C22466308
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.5956克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 82MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 17ns@4.5V,15pF | |
| 系列 | 74LS系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 15ns |
