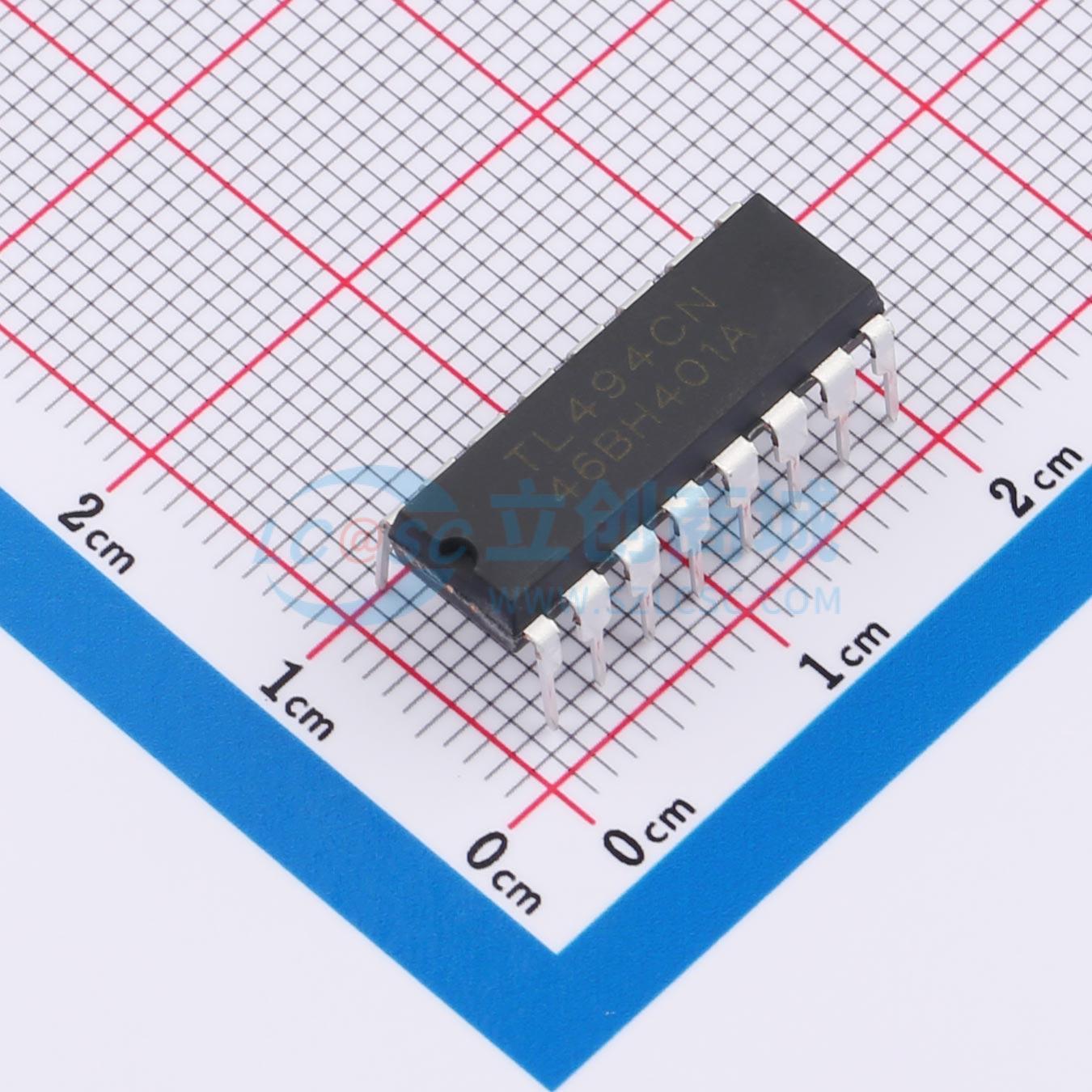

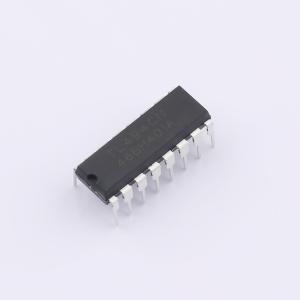

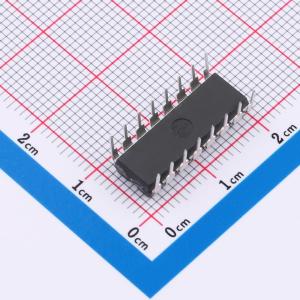

TL494CN(LX)

TL494 在单个芯片上集成了所有组成脉冲宽度调制（PWM）控制电路所需的模块，主要用于电源控制，也可根据具体应用灵活调整。 TL494 包含两个误差放大器，一个可调振荡器，一个死区控制（DTC）比较器，一个脉冲控制触发器，一个5V、5%精度的调节器和输出控制电路。 TL494 误差放大器共模电压范围从 -0.3V 到 Vcc - 2V；死区控制比较器有一个固定的偏移量，提供大约 5% 的死区时间；振荡器 CT 端锯齿波可以作为其他同步多轨供电系统公共信号，同时也可以把 RT 端短路到 REF 端从而使振荡器停止工作，直接从 CT 端提供锯齿波输入。 输出晶体管既可提供共发射极输出，也可提供共集电极输出。可以通过输出控制端选择 TL494 提供推挽或者单端输出操作。

• 完整的 PWM 电源控制电路可自由选择灌拉电流输出可选择单端或推挽输出
• 死区时间可调节
• 内部基准提供稳定的 5V 调节器，公差为 15%
• 电路结构便于同步 ESD - HBM：4000V（MIL - STD - 883L Method 3015.9）
• 工作环境温度范围： - 40°C ~ + 85°C
• 封装形式：DIP16/SOP16/TSSOP16
