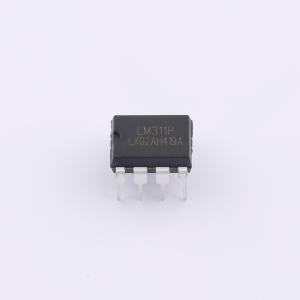

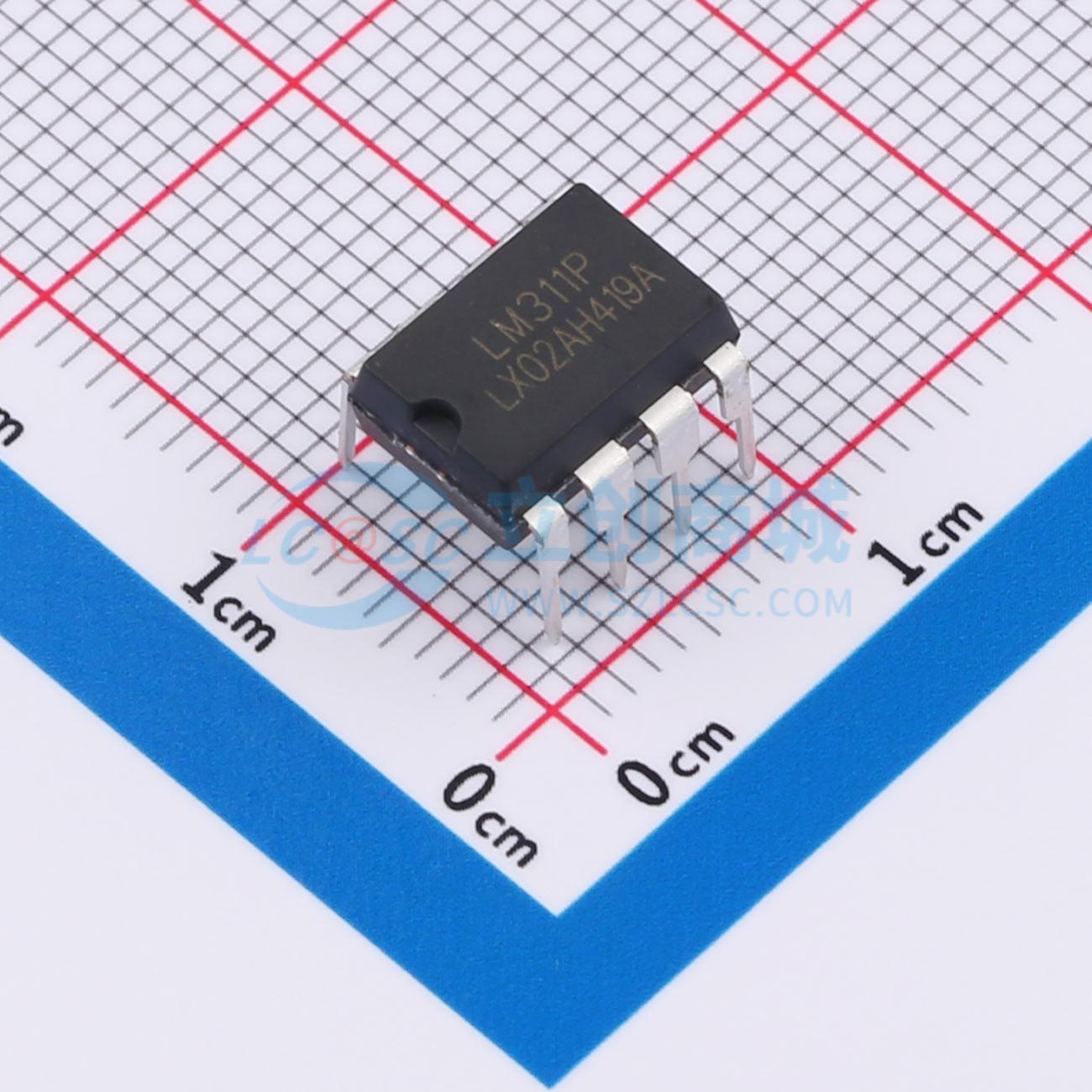

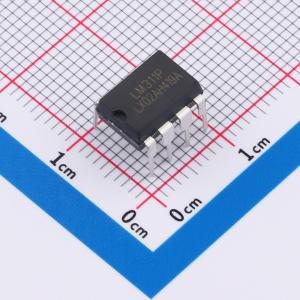

LM311P(LX)
LM311P
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM311系列电路是一种高速电压比较器，既能工作于±15V的双电源应用中也可以工作在5V的逻辑应用中，并且输出可以兼容绝大部分TTL和MOS信号。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- LM311P(LX)
- 商品编号
- C22466321
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.7958克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 60nA | |
| 传播延迟(tpd) | 165ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | TTL；MOS |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 3.5V~30V | |
| 双电源(Vee ~ Vcc) | ±15V | |
| 输入失调电流(Ios) | 2nA | |
| 响应时间(tr) | 165ns | |
| 功能特性 | 失调电压调零；使能/关断功能 |
商品概述
LM311系列电路是一种高速电压比较器，既能工作于±15V的双电源应用中也可以工作在5V的逻辑应用中，并且输出可以兼容绝大部分TTL和MOS信号。该电路集电极开路三极管输出可以驱动以VCC+、VCC-和GND为参考电位的负载，在50mA负载电流下输出可以切换高达50V的电压，因此该比较器适合驱动灯泡和继电器等应用。具有快速响应时间：165ns，具有选通能力，具有调零和使能功能，工作电压：±15V或5V电源，输出能承受50V的电压与50mA的输出电流，封装形式：DIP8/SOP8。
