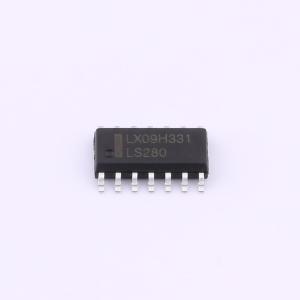

SN74LS280DR(LX)
SN74LS280DR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个9位奇偶校验发生器或校验器。提供偶数和奇数奇偶校验输出。当偶数个数据输入（I0至I8）为高电平时，偶数奇偶校验输出（PE）为高电平。当奇数个数据输入为高电平时，奇数奇偶校验输出（PO）为高电平。通过将多达九个并行器件的偶数输出（PE）连接到末级数据输入，可以扩展到更大的字长。输入包括钳位二极管，可使用限流电阻将输入连接到超过VCO的电压。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS280DR(LX)
- 商品编号
- C22466292
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1788克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 奇偶生成器/校验器 | |
| 每个元件位数 | 9 | |
| 工作电压 | 2V~6V | |
| 逻辑类型 | 奇偶校验发生器/校验器 | |
| 传播延迟(tpd) | 16ns | |
| 系列 | 74LS | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 奇校验生成；偶校验生成；同时输出奇/偶校验信号 | |
| 静态电流(Iq) | 2uA | |
| 输入高电平(VIH) | 4.2V；1.5V；3.15V | |
| 输入低电平(VIL) | 1.35V；1.8V；0.5V | |
| 输出高电平(VOH) | 4.4V；3.98V；1.9V；5.9V；5.48V | |
| 输出低电平(VOL) | 0.26V；0.1V |
