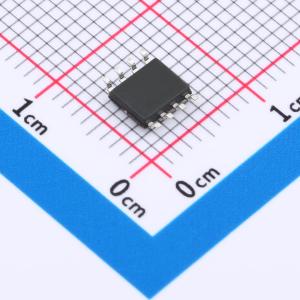

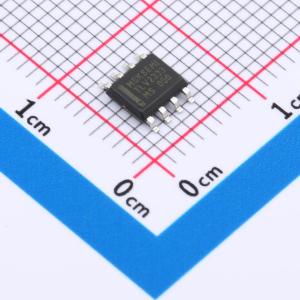

温馨提醒：图片仅供参考，商品以实物为准

TLV2333IDR-MS

ESD（静电放电）、TVS（瞬态电压抑制器）、TSS（半导体放电管）、MOV（压敏电阻）、GDT（气体放电管）、PLED（保护发光二极管）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 此款零漂移双通道运放，采用SOP8封装，具备工作电压1.8-5.5V,偏移电压0.01µV,输入补偿电压2uV，静态电流13.5uA,0.01Hz-10Hz噪声：1.5μVPP；因其独特的低功耗和高性能组合，被广泛应用于仪表放大器前端、电池监控、生物医学测量、便携式仪表以及任何需要在低功耗下实现高质量信号放大的场合
品牌名称: MSKSEMI(美森科)
商品型号: TLV2333IDR-MS
商品编号: C22462562
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.17952克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	550kHz
	输入偏置电流(Ib)	1pA
	输入失调电压(Vos)	1uV
	共模抑制比(CMRR)	135dB
	压摆率(SR)	0.1V/us
	输出电流	21mA
	轨到轨	轨到轨输入,轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	10nV/℃
	静态电流(Iq)	25uA
	工作温度	-25℃~+125℃
	单电源	1.8V~5.5V
	双电源(Vee ~ Vcc)	900mV~2.75V；-2.75V~-900mV
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	79.4nV/√Hz@1kHz
	输入失调电流(Ios)	1pA

商品概述

TLVx333系列CMOS运算放大器采用专有的自动校准技术，可同时提供极低的失调电压（最大±4μV），以及近乎零的随时间和温度的漂移。这些微型、高精度、低静态电流（13.5μA）的放大器提供高阻抗输入，其共模范围超出电源轨100mV，轨到轨输出摆幅在电源轨50mV以内。可使用低至1.8V（±0.9V）、高达5.5V（±2.75V）的单电源或双电源。这些器件针对低电压单电源工作进行了优化。 TLV333IDBVR - MS（单通道版本）采用5引脚SOT23封装，而TLV2333IDR - MS（双通道版本）采用8引脚SOIC等封装。所有版本均规定工作温度范围为 - 25℃至125℃。 TLVx333是一系列零漂移、低功耗、轨到轨输入和输出的运算放大器。这些器件工作电压范围为1.8V至5.5V，单位增益稳定，适用于广泛的通用应用。零漂移架构提供超低失调电压和近乎零的失调电压漂移。 TLVx333单位增益稳定，不会出现意外的输出相位反转。这些器件采用专有的自动校准技术，可提供低失调电压以及极低的随时间和温度的漂移。TLVx333输入共模电压范围超出电源轨0.1V。TLVx333设计为覆盖全范围，没有一些其他轨到轨放大器中存在的麻烦的过渡区域。TLVx333器件具有单一功能模式。只要电源电压在1.8V（±0.9V）至5.5V（±2.75V）之间，器件就会通电。

商品特性

输入失调电压：±1μV（典型值）
零漂移：0.01μV/℃（典型值）
0.01Hz - 10Hz噪声：1.5μVpp
静态电流：13.5μA
高开环增益：150dB
单电源或双电源工作
电源电压：1.8V至5.5V
轨到轨输入/输出
微型封装：TLV333IDBVR - MS：SOT - 23 - 5；TLV2333IDR - MS：SOP - 8

应用领域

温度传感器
有源滤波
传感器
电子秤
温度测量
医疗仪器
电池供电仪器
手持式测试设备
