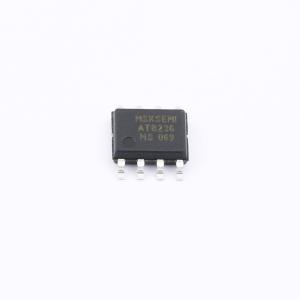

AT8236-MS

H桥电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 此款AT8236电机驱动芯片,是一款全桥DMOS有刷电机驱动芯片、宽电压供电，6.5V-40V RDS(ON)电阻为600mΩ 3.6A峰值驱动输出，2A持续输出能力支持欠压锁定保护低功耗休、眠模式PWM电流整流/限流/调向后面-MS代表品牌，是你PCB电路设计的最佳选择。
品牌名称: MSKSEMI(美森科)
商品型号: AT8236-MS
商品编号: C22462582
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.098克(g)

商品参数

商品概述

AT8236-MS器件是用于打印机、电器、工业设备和其他小型机器的有刷直流电机驱动器。两个逻辑输入控制H桥驱动器，该驱动器由四个N沟道MOSFET组成，可以控制高达3.6-A峰值电流的双向电机。输入可以进行脉宽调制（PWM）以控制电机速度，并选择电流衰减模式。将两个输入都设置为低电平会进入低功耗睡眠模式。

AT8236-MS器件具有集成的电流调节功能，基于模拟输入VREF和ISEN引脚上的电压，该电压与通过外部感应电阻的电机电流成比例。将电流限制到已知水平的能力可以显著降低系统功耗和维持稳定电压所需的体积电容，尤其是在电机启动和失速条件下。

这些器件完全免受故障和短路的保护，包括欠压锁定（UVLO）、过电流保护（OCP）和过温关断（TSD）。

应用领域

打印机
家用电器
工业设备
其他机电应用

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交85单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	3.6A

	属性	参数值
	工作电压	6.5V~40V
	接口类型	PWM
	导通电阻	260mΩ
	静态电流(Iq)	15uA
	工作温度	-40℃~+125℃
