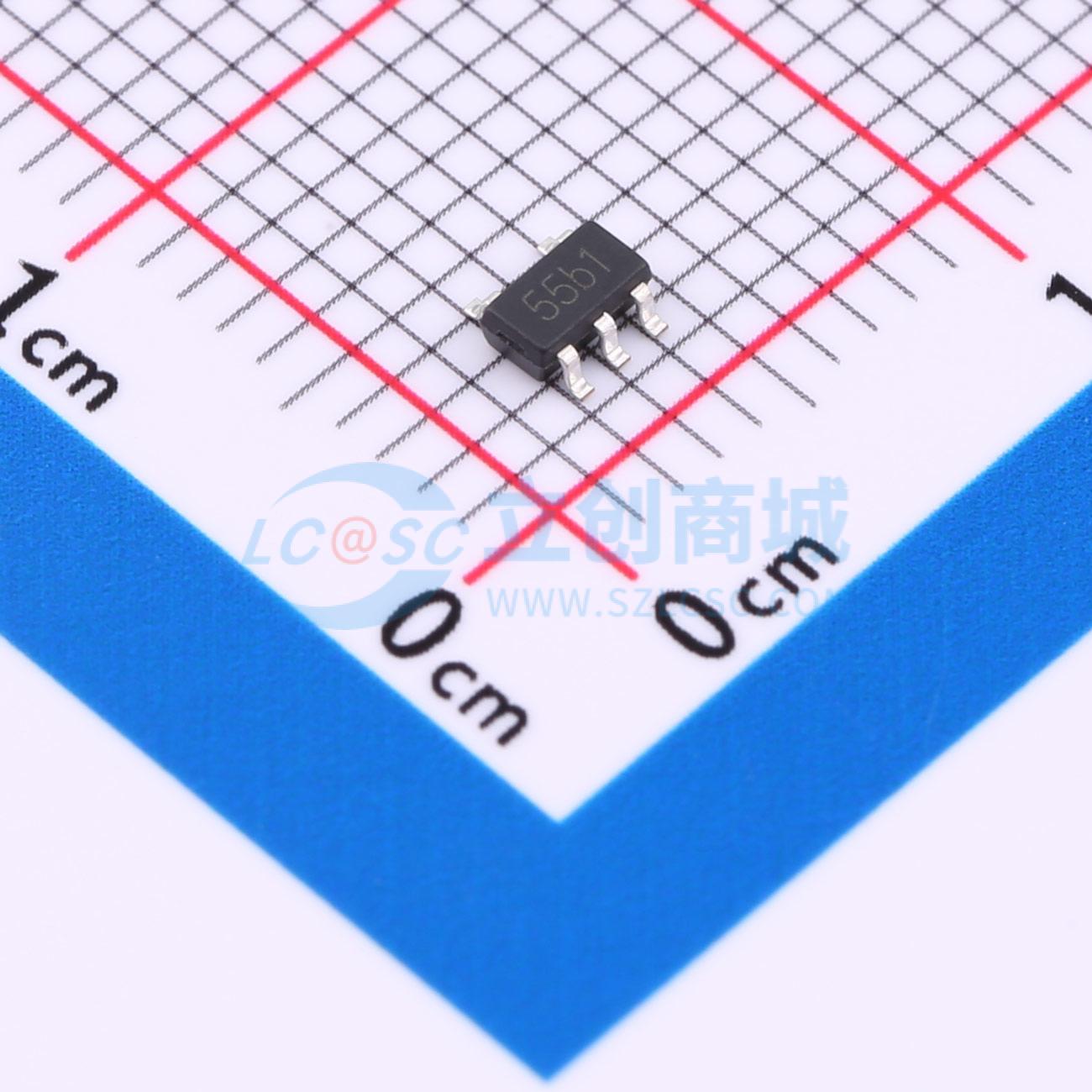

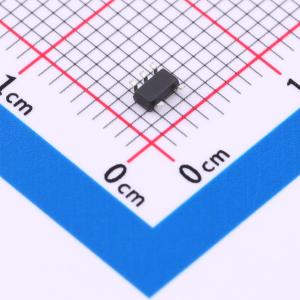

温馨提醒：图片仅供参考，商品以实物为准
TP4055-MS
单节锂离子电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款高度集成单节锂电池充电芯片，采用SOT23-5封装，他具备电源电压4-9V,具有电池正负极反接保护，充电欠压自适应，5-600mA可编程充电电流，4.2V的预设充电电压，被广泛应用于移动电源、蓝牙耳机、智能手表、小型电子设备等便携式设备的锂离子电池充电解决方案中。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- TP4055-MS
- 商品编号
- C22462568
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~9V | |
| 最大充电电流 | 600mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 45uA |
商品概述
TP4055-MS 一款完整的单节锂离子电池充电器。带电池正负极反接保护、输入电源 5V 正负极反接保护。其 SOT23-5 的封装与较少的外部元件数使得 TP4055-MS 成为便携式应用的理想选择。 采用了内部 PMOSFET 架构，加上防倒充电路，不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V，充电电流通过一个电阻器进行外部设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，TP4055-MS 将自动终止充电。 当输入电压（交流适配器或 USB 电源）被掉电时，TP4055-MS 自动进入一个低电流状态，电池端漏电流在 0.1uA 以下。 TP4055-MS 的其他特点包括电源自适应、充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电的状态引脚。
商品特性
- 锂电池正负极反接保护
- Vcc 输入端 5V 反接保护电源充电欠压自适应
- 兼容小电流 5mA - 600mA 的可编程充电电流恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化
- 精度达到 ±1% 的 4.2V 预设充电电压自动再充电
- 1 个充电状态开漏输出引脚
- C/10 充电终止
- 待机模式下的供电电流为 25uA
- 2.9V 涓流充电
- 软启动限制了浪涌电流
- 采用 5 引脚 SOT-23-5 封装
应用领域
- 蓝牙应用
- 充电座
- 蜂窝电话、PDA
