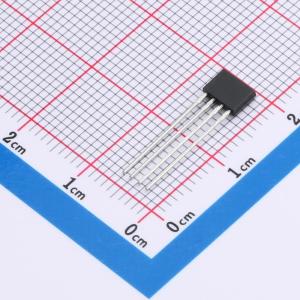

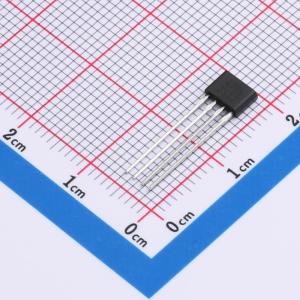

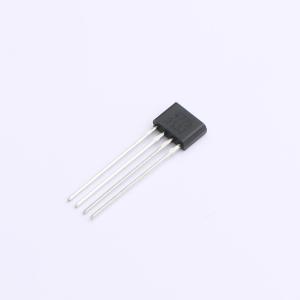

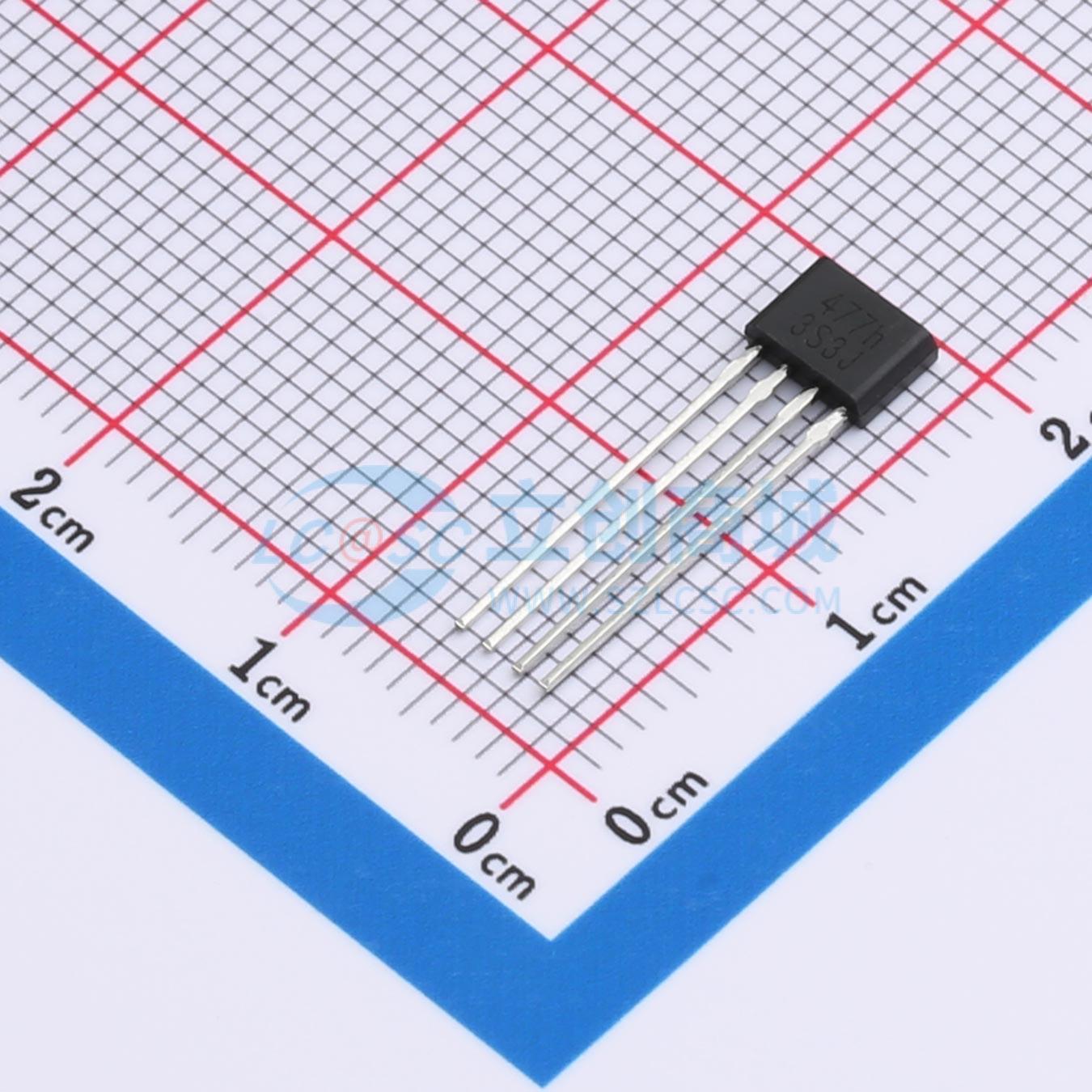

OCH477H-MS

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 此款带有H桥输出驱动器的集成式霍尔传感器，采用SIP-4L（TO94）封装，他具备工作电压范围3.5-24V,静态电流1.5mA,电流驱动能力350mA,内置电源反接保护电路，内置温度补偿电路，抗机械应力强，，被广泛用于服务器散热风扇，电磁炉散热风扇，水泵，直流无刷电机等，是你PCB板设计的最佳选择
品牌名称: MSKSEMI(美森科)
商品型号: OCH477H-MS
商品编号: C22462566
商品封装: SIP-4L
包装方式: 袋装
商品毛重: 0.1583克(g)
立创商城设计参考: 无刷电机驱动-(3)25V~48V供电-(1)2A以内方案

商品参数

商品概述

OCH477H-MS 系列是一款带有H 桥输出驱动器的集成式霍尔传感器，专为单相直流无刷电机应用而设计。该产品采用BCD 工艺，包括用于磁感应的片上霍尔传感器、用于放大霍尔电压的放大器、用于提供开关迟滞以抑制噪声的比较器、用于下沉和驱动大电流负载的双向驱动器。该产品功耗低，静态工作电流1.5mA，远低于市场同类产品，有助于提高风扇的效率和可靠性。

商品特性

内置霍尔元件及输出单线圈驱动，降低风扇制造成本
低功耗，静态工作电流低至1.5mA
电流驱动能力强，可达350mA
内置电源反接保护电路，节省外挂防反接二极管
内置温度补偿电路，优异的温度稳定性
抗机械应力强，有效减少磁灵敏度漂移

应用领域

PC/服务器电源散热风扇
充电器/变频器/电磁炉散热风扇
鼓风机
水泵
直流无刷电机

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(1000个/袋，最小起订量 5 个)

个

起订量：5 个1000个/袋

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	单相
	输出电流	350mA
	峰值电流	1A

	属性	参数值
	工作电压	3.5V~24V
	静态电流(Iq)	1.5mA
	工作温度	-20℃~+85℃
