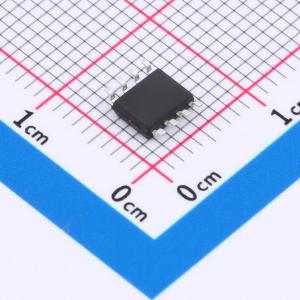

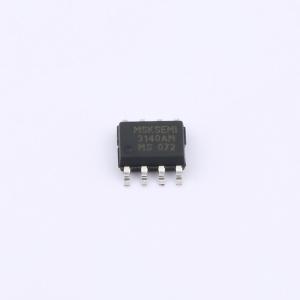

CA3140AMZ96-MS
BiMOS型高输入阻抗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的BiMOS工艺，输入阻抗（ZIN）：典型值为 1.5TΩ，极低的失调电流（IIO）：10pA@±15V，共模输入电压范围（VICR）：-15V～12V，输出摆幅（VOPP）：-14V～12V，采用SOP8贴片封装，因其卓越的性能，CA3140EZ-MS常用于精密测量仪器、医疗设备、数据采集系统、音频处理和工业控制等对精度有严苛要求的场合。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- CA3140AMZ96-MS
- 商品编号
- C22462551
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 3.5MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 24uV/℃ | |
| 压摆率(SR) | 6V/us | |
| 输入偏置电流(Ib) | 1.5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20pA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | - | |
| 工作温度 | -25℃~+125℃ | |
| 单电源 | 2.5V~18V | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
CA3140 系列电路为 BiMOS 型高输入阻抗运算放大器，其在单个芯片内集成了 PMOS 晶体管和双极晶体管，综合了高电压 PMOS 晶体管和高电压双极晶体管的优点。高输入阻抗的 PMOS 晶体管差分对结构提供了极高的输入阻抗、极低的输入电流及高速特性。由于 PMOS 晶体管的采用，CA3140 提供了很宽的共模输入电压范围。CA3140 的另一个非常重要的特性是其可应用于单电源应用场合。管脚连接与741 系列产品兼容，在大部分工业场合可与 741 直接插拔替代。
该系列产品大量使用于民用、商用和工业应用领域，如加速度表信号处理、积分器、医用监护仪、可见光光度计、单电源放大器、采样和保持放大器、光电流仪表、有源滤波器、接口电路、手持仪器、报警器、峰值探测器、比较器、积分器、多频振荡器、函数发生器及其它所有标准放大器应用领域。
应用领域
- 加速度表信号处理
- 积分器
- 医用监护仪
- 可见光光度计
- 单电源放大器
- 采样和保持放大器
- 光电流仪表
- 有源滤波器
- 接口电路
- 手持仪器
- 报警器
- 峰值探测器
- 比较器
- 积分器
- 多频振荡器
- 函数发生器
- 其它所有标准放大器应用领域
