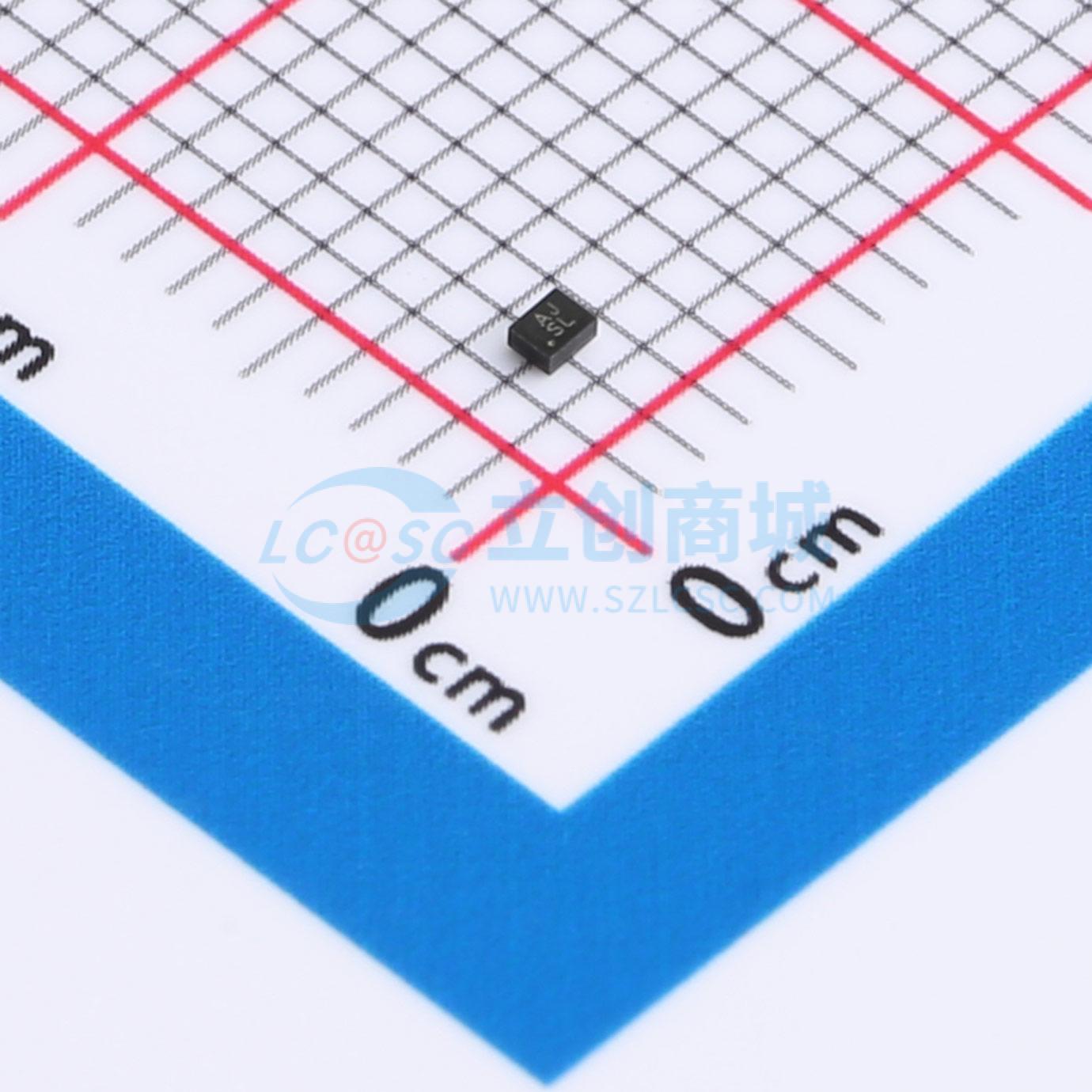

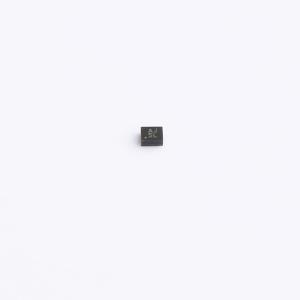

温馨提醒：图片仅供参考，商品以实物为准
SA0111092G14AT
用于LTE B1的低插入损耗SAW滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于2.110-2.170 GHz的FDD-LTE应用，提供Band 1的低插入损耗和相邻蜂窝频段的高抑制，适用于移动设备。
- 品牌名称
- Sunltech(顺磁)
- 商品型号
- SA0111092G14AT
- 商品编号
- C22461649
- 商品封装
- SMD-5P,1.1x0.9mm
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | - | |
| 通带带宽 | - | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 2dB | |
| 工作温度 | -30℃~+85℃ | |
| 衰减 | 35dB |
商品概述
SA0111092G14AT是一款高性能的声表面波（SAW）带通滤波器，针对工作在2.110 - 2.170 GHz范围内的FDD - LTE应用进行了优化。它旨在为移动设备提供频段1的低插入损耗和相邻蜂窝频段的高抑制能力。 SA0111092G14AT采用先进的芯片级封装（CSP）技术，采用行业标准的5引脚封装，尺寸为1.1 mm x 0.9 mm，最大高度仅为0.6 mm。
商品特性
- 低插入损耗：频段中心处为1.2dB
- B1发射频段（1920~1980MHz）高抑制
- 小尺寸：0.25±0.03mm×0.20±0.03mm
- 封装尺寸1.1±0.05mm×0.9±0.05mm
- 静电敏感器件（ESD）
- 封装最大高度0.6mm
- 单端操作
- 符合RoHS标准
