温馨提醒：图片仅供参考，商品以实物为准

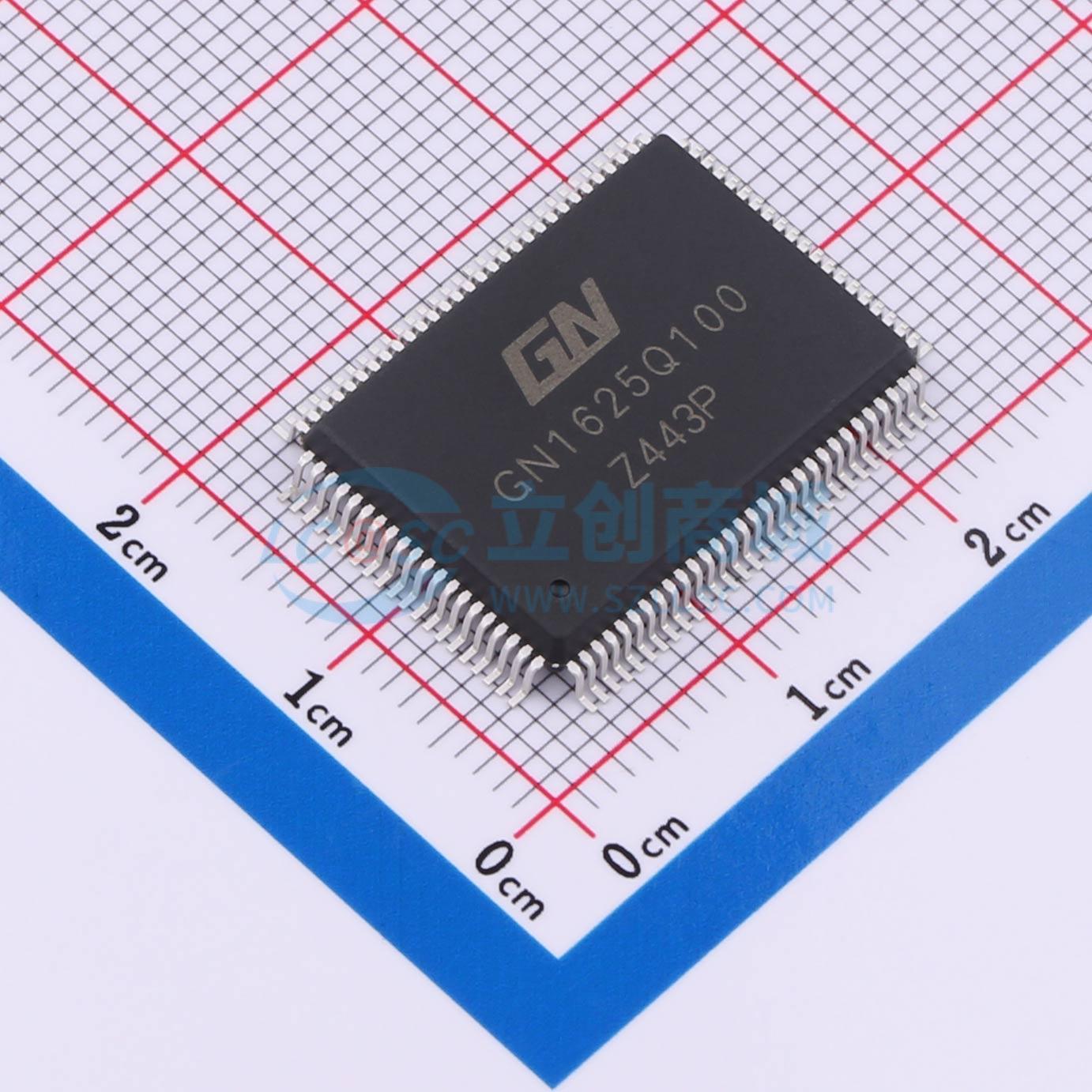

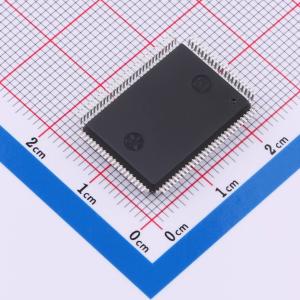

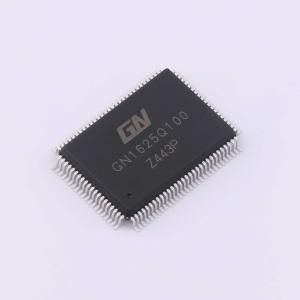

GN1625Q100
LCD驱动控制器电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LCD驱动控制器电路,该芯片最大可驱动64Seg×8 Com的LCD显示器。内置串行接口、蜂鸣器、 WDT、时基定时器等功能。
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN1625Q100
- 商品编号
- C22461428
- 商品封装
- QFP-100(20x14)
- 包装方式
- 盒装
- 商品毛重
- 3.606061克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | 1/8 | |
| 工作电流 | 310uA |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | 1/4 | |
| 工作温度 | -40℃~+105℃ | |
| 显示配置(位) | 64x8 bit | |
| 频率 | 32kHz |
商品概述
GN1625是一款LCD驱动控制器电路。该芯片最大可驱动64Seg×8Com的LCD显示器。GN1625内置串行接口、蜂鸣器、WDT、时基定时器等功能。
商品特性
- 工作电压：2.7V～5.5V
- 内置时钟发生器
- 可使用外部32.768kHz晶振或32kHz频率源输入
- 1/4偏置，1/8占空比，帧频为80Hz
- 最大笔段数：512段（64Seg×8Com）
- 三线串行接口
- 8种时基/WDT选择
- 时基/WDT溢出输出
- 内置LCD显示RAM
- 两种可选的蜂鸣器频率（2kHz或4kHz）
- 提供待机模式
- 内置LCD驱动电压发生器
- VLCD引脚可调节LCD工作电压
- 衬底接VDD
