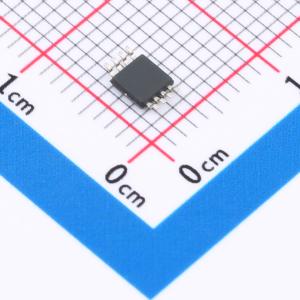

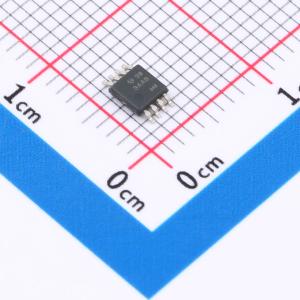

温馨提醒：图片仅供参考，商品以实物为准

INA296A4QDGKRQ1

符合AEC-Q100标准、宽共模电压、双向、高带宽、超精密电流检测放大器

描述: INA296x-Q1是一款超精密双向电流检测放大器，可在-5V至110V的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压（±10uV，最大值）、较小增益误差（±0.01%，最大值）和高直流CMRR（典型值为166dB）等特性的综合作用下，可实现高精度电流测量。INA296x-Q1拥有1.1MHz的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。INA296x-Q1由2.7V至20V的单电源供电，消耗2.5mA的电源电流。INA296x-Q1有五个增益选项：10V/V、20V/V、50V/V、100V/V和200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA296x-Q1的额定工作温度范围为-40°C至125°C。
品牌名称: TI(德州仪器)
商品型号: INA296A4QDGKRQ1
商品编号: C22461571
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

	属性	参数值
	单电源电压	2.7V~20V
	静态电流(Iq)	2.5mA
	输入失调电压温漂(Vos TC)	0.1uV/℃
	压摆率(SR)	8V/us
	共模抑制比(CMRR)	166dB
	输入电压噪声密度(eN)	36nV/√Hz@1kHz
	功能特性	双向检测；零漂移/自动稳零；可编程输出基准电平

商品概述

INA296x-Q1 是一款超精密双向电流检测放大器，可在-5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在低失调电压、较小增益误差和高直流 CMRR（典型值为 166dB）等特性的综合作用下，可实现高精度电流测量。INA296x-Q1 拥有 1.1MHz的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。INA296x-Q1 由 2.7V 至 20V 的电源供电，消耗 2.5mA的电源电流。INA296x-Q1 有五个增益选项:10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。INA296x-Q1 1级额定工作温度范围为 -40℃ 至 125℃，并在 -40℃ 至 150℃ 的工作温度范围内提供 0级。

商品特性

符合面向汽车应用的 AEC-Q100 标准
功能安全型，可提供用于功能安全系统设计的文档
支持宽共模电压:工作电压范围-5V 至 110V，可承受电压范围-20V 至 120V
双向运行
较高的小信号带宽:1.1MHz（在所有增益下）
压摆率:8V/μs
阶跃响应稳定时间为 1%:1μs
共模抑制比 (CMRR) 可达 166dB
提供两种精度版本:版本A最大增益误差±0.01%，增益漂移±1ppm/℃，最大失调电压±10μV，失调温漂±0.1μV/℃；版本B最大增益误差±0.1%，增益漂移±5ppm/℃，最大失调电压±150μV，失调温漂±0.5μV/℃
提供多个固定增益选项:INA296A1-Q1为10V/V，INA296A2-Q1为20V/V，INA296A3-Q1为50V/V，INA296A4-Q1为100V/V，INA296A5-Q1为200V/V
提供多种封装选项:SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

应用领域

直流/直流转换器
电池管理系统 (BMS)
燃料电池控制单元
智能接线盒

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-5V~110V
	增益	100V/V
	带宽(-3db)	1.1MHz
	输入偏置电流(Ib)	25uA
	输入失调电压(Vos)	10uV
	工作温度	-40℃~+125℃
	差分电压	±30V
