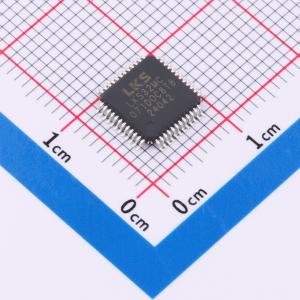

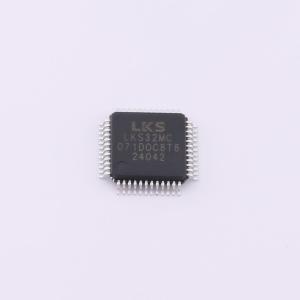

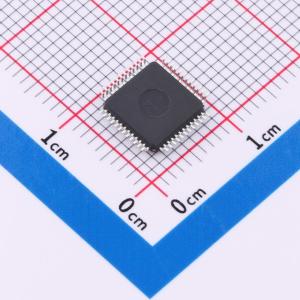

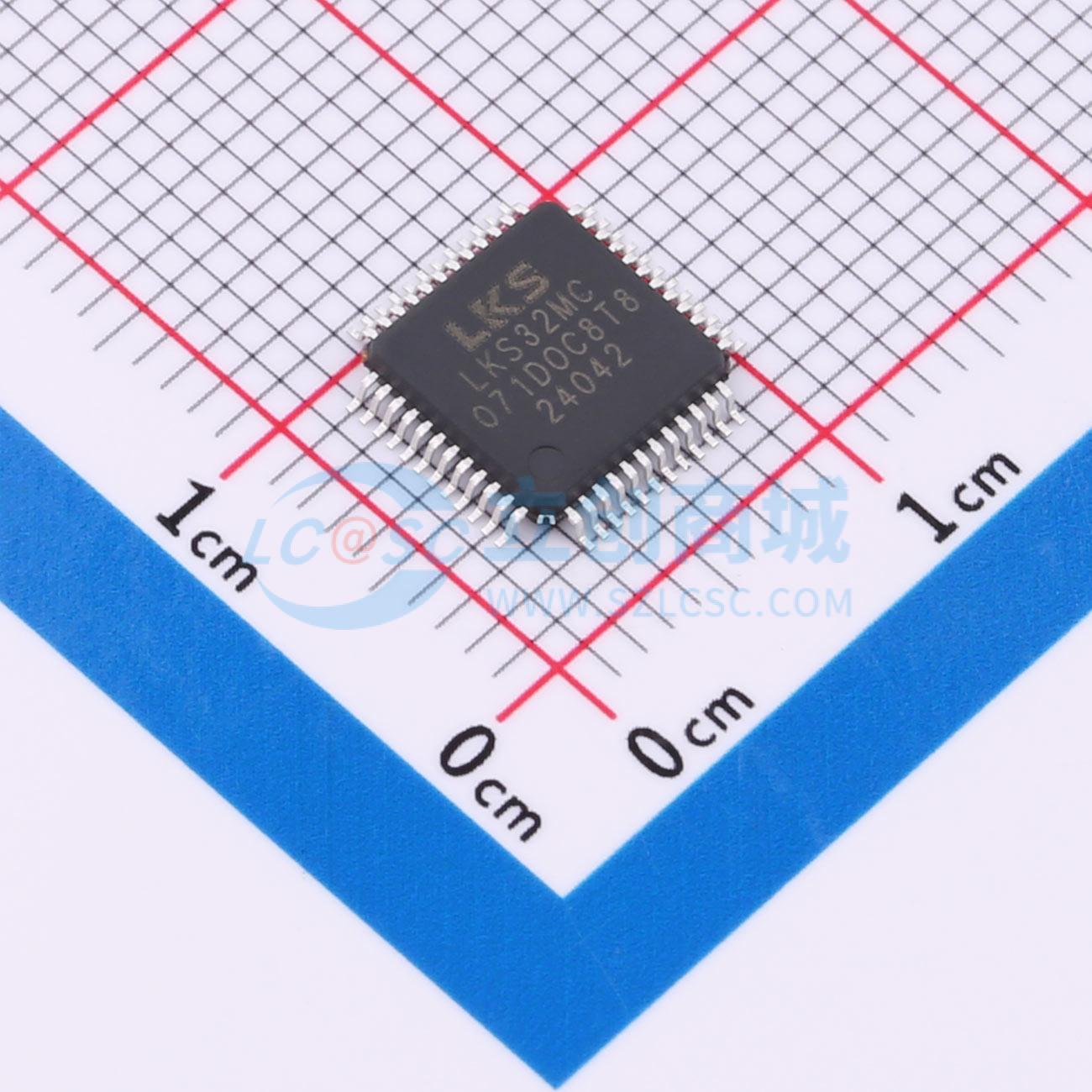

LKS32MC071DOC8T8

32位面向电机控制应用的MCU，集成电机控制系统所需模块，具备低功耗、高可靠性、高集成度等特点，适用于多种电机控制系统

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: LINKOSEMI(凌鸥创芯)
商品型号: LKS32MC071DOC8T8
商品编号: C22461449
商品封装: LQFP48L(7x7)
包装方式: 托盘
商品毛重: 0.917018克(g)

商品参数

商品概述

LKS32MC07x系列MCU是32位内核的面向电机控制应用的专用处理器，集成了常用电机控制系统所需要的所有模块。性能方面，具有96MHz 32位Cortex - M0内核，集成自主指令集电机控制专用DSP，有超低功耗休眠模式，MCU低功耗休眠电流10uA，工作温度范围为 - 40~105°C，有超强抗静电和群脉冲能力。工作范围为2.5V~5.5V电源供电，内部集成1个LDO为数字部分电路供电。时钟方面，内置8MHz高精度RC时钟，在 - 40~105°C范围内精度在±1%之内，内置低速32KHz低速时钟供低功耗模式使用，可外挂8MHz外部晶振，内部PLL可提供最高96MHz时钟。非易失存储器内置flash包括64kB/128kB主存储区和1.5kB NVR信息存储区，可反复擦除写入不低于10万次，室温25°C数据保持长达100年，单字节编程时间最长7.5us，Sector擦除时间最长5ms，Sector大小512字节，可按Sector擦除写入，Flash数据防窃取。内置12kB SRAM。外设模块有两路UART、一路SPI（支持主从模式）、一路IIC（支持主从模式）、一路CAN（部分型号不带CAN）、2个通用16位Timer、2个通用32位Timer、电机控制专用PWM模块、Hall信号专用接口、硬件看门狗等。模拟模块集成2路12bit SAR ADC、4路运算放大器、3路比较器、2路12bit DAC数模转换器、内置±2°C温度传感器、1.2V 0.8%精度电压基准源、1路低功耗LDO和电源监测电路、高精度低温飘高频RC时钟、晶体起振电路。该产品高可靠性、高集成度、最终产品体积小、节约BOM成本，内部集成4路高速运放和3路比较器，可满足不同电流采样拓扑架构需求，内部高速运放集成高压保护电路，集成硬件MOSFET温度漂移补偿电路，应用专利技术使ADC和高速运放达到最佳配合，整体控制电路简洁高效，抗干扰能力强，稳定可靠，单电源2.5V~5.5V供电，支持IEC/UL60730功能安全认证，适用于有感BLDC/无感BLDC/有感FOC/无感FOC及步进电机、永磁同步、异步电机等控制系统。

商品特性

96MHz 32位Cortex - M0内核，集成自主指令集电机控制专用DSP
超低功耗休眠模式，MCU低功耗休眠电流10uA
工业级工作温度范围 - 40~105°C
超强抗静电和群脉冲能力
内置8MHz高精度RC时钟， - 40~105°C范围内精度在±1%之内
内置低速32KHz低速时钟，供低功耗模式使用
可外挂8MHz外部晶振，内部PLL可提供最高96MHz时钟
内置flash包括64kB/128kB主存储区，1.5kB NVR信息存储区，可反复擦除写入不低于10万次，室温25°C数据保持长达100年
单字节编程时间最长7.5us，Sector擦除时间最长5ms，Sector大小512字节，可按Sector擦除写入，Flash数据防窃取
内置12kB SRAM
两路UART
一路SPI，支持主从模式
一路IIC，支持主从模式
一路CAN（部分型号不带CAN）
2个通用16位Timer，支持捕捉和边沿对齐PWM、中心对齐PWM功能
2个通用32位Timer，支持捕捉和边沿对齐PWM、中心对齐PWM功能，支持正交编码输入，CW/CCW输入，脉冲 + 符号输入
电机控制专用PWM模块，支持2组各6路PWM输出，死区可配置
Hall信号专用接口，支持测速、去抖功能
硬件看门狗
最多4组16bit GPIO，8个GPIO可以作为系统的唤醒源，15个GPIO可以用作外部中断源输入
模拟模块集成2路12bit SAR ADC，同步双采样，3Msps采样及转换速率，每路最多支持16通道，包括4个运放输出及10个外部ADC通道共计14个可选ADC通道信号
集成4路运算放大器，可设置为差分PGA模式
集成3路比较器，可设置滞回模式
集成2路12bit DAC数模转换器
内置±2°C温度传感器
内置1.2V 0.8%精度电压基准源
内置1路低功耗LDO和电源监测电路
集成高精度、低温飘高频RC时钟
集成晶体起振电路
高可靠性、高集成度、最终产品体积小、节约BOM成本
内部集成4路高速运放和3路比较器，可满足单电阻/双电阻/三电阻电流采样拓扑架构的不同需求
内部高速运放集成高压保护电路，可允许高电压共模信号直接输入芯片，可用最简单的电路拓扑实现MOSFET电阻直接电流采样模式
集成硬件MOSFET温度漂移补偿电路，确保电流采样精度
应用专利技术使ADC和高速运放达到最佳配合，可处理更宽的电流动态范围，同时兼顾高速小电流和低速大电流的采样精度
整体控制电路简洁高效，抗干扰能力强，稳定可靠
单电源2.5V~5.5V供电，确保了系统供电的通用性
支持IEC/UL60730功能安全认证

应用领域

有感BLDC控制系统
无感BLDC控制系统
有感FOC控制系统
无感FOC控制系统
步进电机控制系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	96MHz
	CPU位数	32 Bit
	程序存储容量	64KB
	RAM容量	12KB
	EEPROM容量	-

	属性	参数值
	I/O数量	-
	ADC(位数)	12bit
	DAC(位数)	12bit
	工作电压	2.5V~5.5V
	工作温度	-40℃~+105℃
	功能特性	内置通用定时器；外部管脚复位(NRST)；集成LDO
