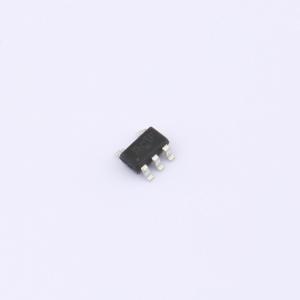

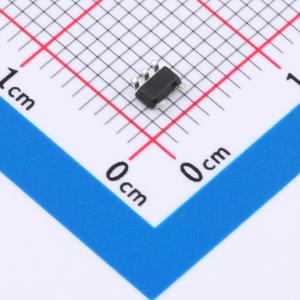

温馨提醒：图片仅供参考，商品以实物为准

GNV321A

单路低功耗运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单路低功耗运算放大器，可单电源或双电源供电，失调电压：≤±1.5mV；低输入偏置电流：10pA
品牌名称: GN(旌芯半导体)
商品型号: GNV321A
商品编号: C22461433
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.056906克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	1.1MHz
	输入失调电压(Vos)	800uV
	输入失调电压温漂(Vos TC)	2.7uV/℃
	压摆率(SR)	500V/ms
	输入偏置电流(Ib)	10pA

	属性	参数值
	输入失调电流(Ios)	10pA
	噪声密度(eN)	27nV/√Hz@1kHz
	共模抑制比(CMRR)	89dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	45uA
	输出电流	30mA
	工作温度	-40℃~+85℃
	单电源	2.1V~5.5V
	双电源(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V

商品概述

GNV321/358/324A是一款轨到轨输入、输出电压反馈、低功耗的运算放大器。其拥有较宽的输入共模电压和输出摆幅；最低工作电压可达 2.1V ，最大工作电压推荐为 5.5V。各类袖珍或便携式立体声收录机中作功率放大器。

GNV321/358/324A具有在每路运放约45uA 功耗的情况下，能提供 1.1MHz增益带宽积。具有极低的输入偏置电流（约10pA 级），可用于集成，光电二极管放大器和压电传感器。轨到轨输入和输出缓冲也用于单电源系统中的特定集成电路设计。该系列放大器的应用包括安全监测，便携式设备，电池和电源，供应的控制，低功耗传感器系统中的信号处理和接口。

商品特性

低功耗
轨到轨输入和输出，典型 0.8mv 的 Vos
单位增益稳定
增益带宽积 1.1MHz
低输入偏置电流：10pA 级，<1nA
2.1V~5.5V 的工作电压
低工作电流：45uA 每通道

应用领域

ASIC 输入和输出运放
传感器接口
压电传感放大器
医疗器械
移动通信
音频输出
便携式系统
烟雾探测器、笔记本电脑、PCMCIA 卡
电池供电设备
DSP 接口
