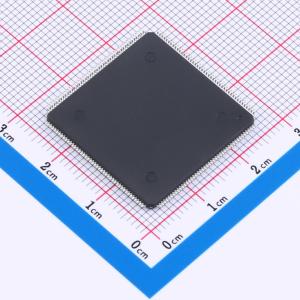

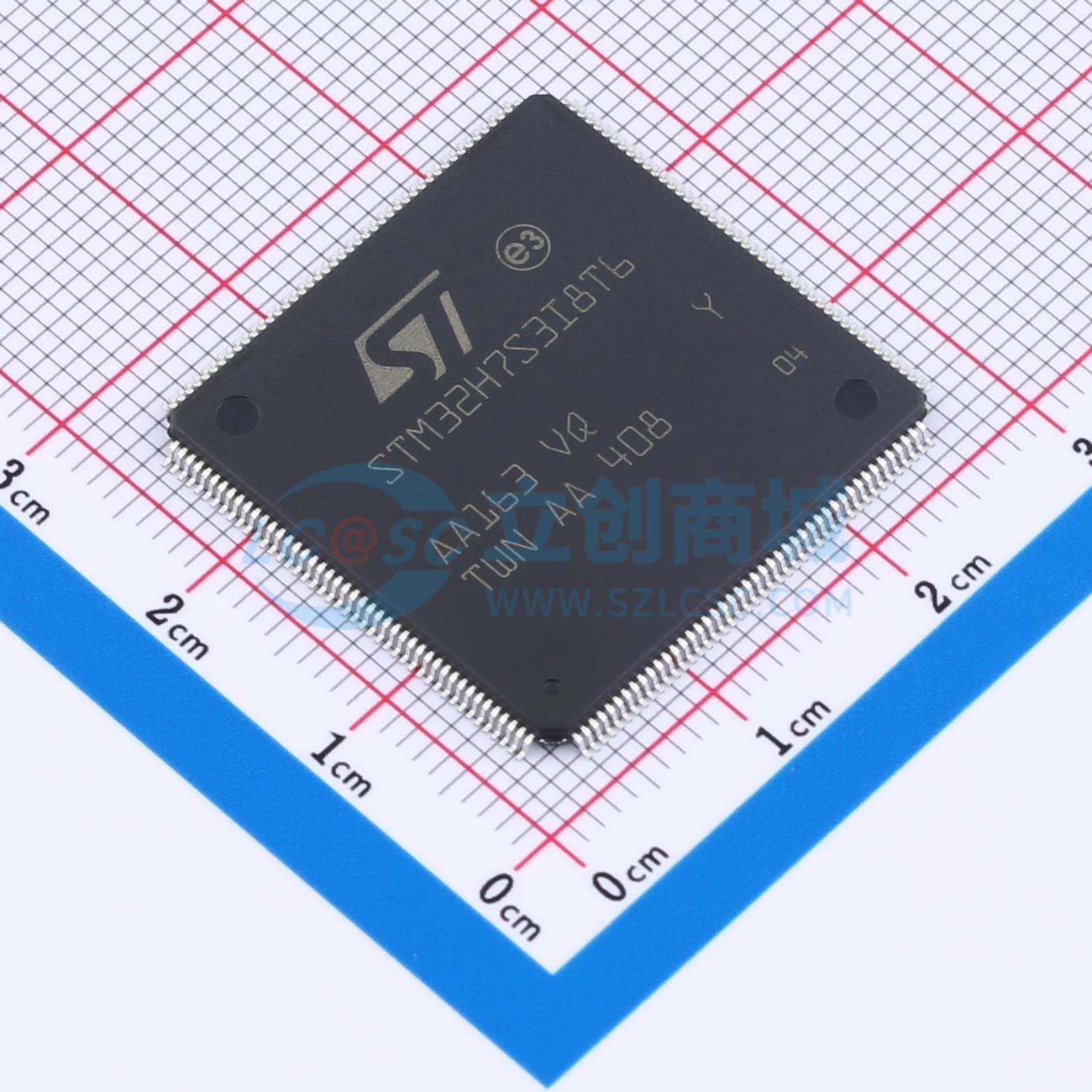

STM32H7S3I8T6

具备以太网、USB、FD-CAN、图形处理及安全功能的32位600 MHz微控制器（MCU）

描述

特性：包含意法半导体最先进的专利技术。 32位Arm Cortex-M7 CPU，带有MPU和DP-FPU，L1缓存：32 + 32 Kbyte指令和数据缓存，允许从嵌入式闪存和外部存储器零等待状态执行，频率高达600 MHz，1284 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令。 64 Kbytes用户闪存，可用于用户代码和/或外部存储器配置。SRAM共620 Kbytes（548 Kbytes可选ECC激活），包括64 + 64 Kbytes指令和数据TCM RAM用于关键实时指令，384 Kbytes AXI SRAM（128 Kbytes可选重映射到TCM RAM完全激活），4 Kbytes备份SRAM（在最低功耗模式下可用），灵活的外部存储器控制器，数据总线高达32位，支持SRAM、PSRAM、FRAM、SDR/LPSDR SDRAM、NOR/NAND存储器，多达2x八进制SPI存储器接口或1个八进制SPI + 1个六进制SPI，支持串行PSRAM/NAND/NOR、HyperRAM/HyperFlash帧格式，运行频率高达200 MHz，2x SD/SDIO/MMC接口。 2x DMA控制器，用于减轻CPU负担，2x双端口DMA，支持FIFO和链表。 PSA 2级和SESIP 3级认证（认证中），灵活的生命周期方案，基于证书或密码的调试认证（支持调试重新打开/回归），基于唯一引导入口和安全隐藏保护区域（HDP）的信任根，通过嵌入式根安全服务（RSS）实现安全固件安装/更新（SFI/SFU），使用硬件唯一密钥（HUK）的安全数据存储，2个AES协处理器，其中一个具有DPA抗性，公钥加速器，仅具有ECC验证功能的DPA抗性，串行和并行外部存储器的实时加密/解密，HASH硬件加速器，真随机数发生器，符合NIST SP800-90B，96位唯一ID，1 Kbyte OTP（一次性可编程），主动篡改检测，硬件安全存储（专用安全闪存区域）。 NeoChrom图形处理器（GPU2D），加速任意角度旋转、缩放和透视校正纹理映射，Chrom-ART加速器（DMA2D）用于增强图形内容创建，Chrom-GRC（GFXMMU）允许高达20%的图形资源优化，硬件JPEG编解码器，LCD-TFT控制器支持高达XGA分辨率，灵活的存储器控制器FMC8/16用于并行显示支持，数字相机并行接口，具有像素格式转换和裁剪功能。 1.71 V至3.6 V应用电源和I/O，POR、PVD和BOR，专用USB电源，嵌入3.3 V内部稳压器为内部PHY供电，嵌入式LDO稳压器为VCORE和/或外部电路供电，高功率效率的SMPS降压转换器稳压器直接为VCORE和/或外部电路供电，内部振荡器：64 MHz HSI、48 MHz HSI48、4 MHz CSI、32 kHz LSI，外部振荡器：4-50 MHz HSE、32.768 kHz LSE

品牌名称

ST(意法半导体)

商品型号

STM32H7S3I8T6

商品编号

C22460831

商品封装

LQFP-176(24x24)​

包装方式

托盘

商品毛重

1.92克(g)
