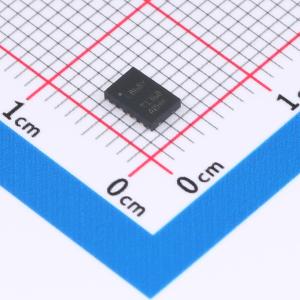

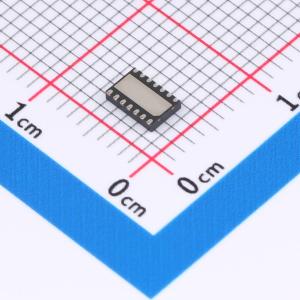

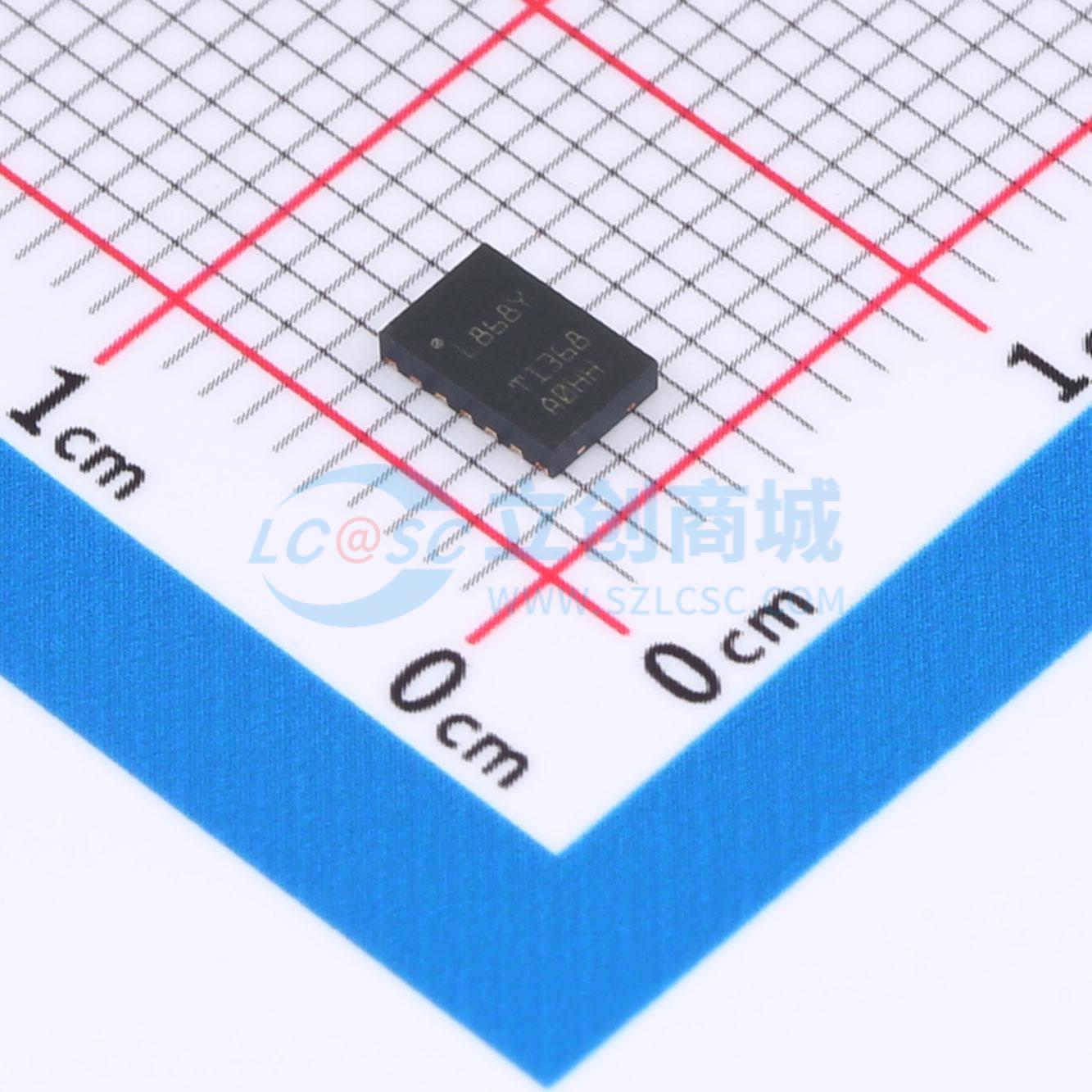

LP8868YQDMTRQ1
具有电感快速调光功能的汽车类多拓扑LED驱动器
- 描述
- LP8868-Q1系列是一种非同步多拓扑解决方案，具有4.5V至65V的宽输入范围。通过集成低侧NMOS开关，该器件能够以高功率密度和高效率驱动LED。该系列还支持共阴极连接和单层PCB设计。开关频率可在100kHz至2.2MHz范围内进行配置，并具有可选的展频功能，可实现更好的EMI性能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LP8868YQDMTRQ1
- 商品编号
- C22460854
- 商品封装
- VSON-14-EP(3x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~63V | |
| 开关频率 | 100kHz~2.2MHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 功能特性 | 短路保护(SCP)；过压保护(OVP)；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压-升压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
LP8868-Q1是具有电感快速调光功能的汽车类多拓扑LED驱动器。LP8868-Q1 系列是一种非同步多拓扑解决方案，具有 4.5V 至 65V 的宽输入范围。通过集成低侧 NMOS 开关，该器件能够以高功率密度和高效率驱动 LED。该系列还支持共阴极连接和单层 PCB 设计。开关频率可在 100kHz 至 2.2MHz 范围内进行配置，并具有可选的展频功能，可实现更好的 EMI 性能。LP8868-Q1 系列支持四种调光选项，包括模拟调光、PWM 调光、混合调光和灵活调光。每种调光方法都可使用简单的高电平和低电平信号，通过 PWM 和 ADIM 输入引脚进行配置。该系列采用自适应关断时间电流模式控制以及智能、精确采样，可实现电感式快速调光 (IFD) 和高调光精度。LP8868-Q1系列还提供多种系统保护，包括LED开路和短路、检测电阻开路和短路、可配置热折返和热关断。一旦检测到任何故障情况，故障输出就会发送确认信号。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 温度等级1，工作温度范围为-40℃ 至 +125℃
- 适用于降压、降压/升压和升压拓扑的集成式MOSFET
- 宽输入电压:4.5V 至 65V
- 集成5.2A、150mΩ MOSFET
- 开关频率范围为 100kHz 至 2.2MHz
- 展频，可实现更低的EMI
- 高精度功率FET调光
- 降压拓扑中输出电流高达4A
- 模拟调光（调光比256:1）
- 快速PWM调光（150ns脉冲宽度）
- 混合调光和灵活调光
- 故障输出
- LED开路和短路保护
- 逐周期电流限制
- 开关FET故障保护
- 热关断
- 可配置的热折返曲线
应用领域
- 汽车信息娱乐系统
- 汽车仪表组
- 抬头显示 (HUD)
- 汽车照明
