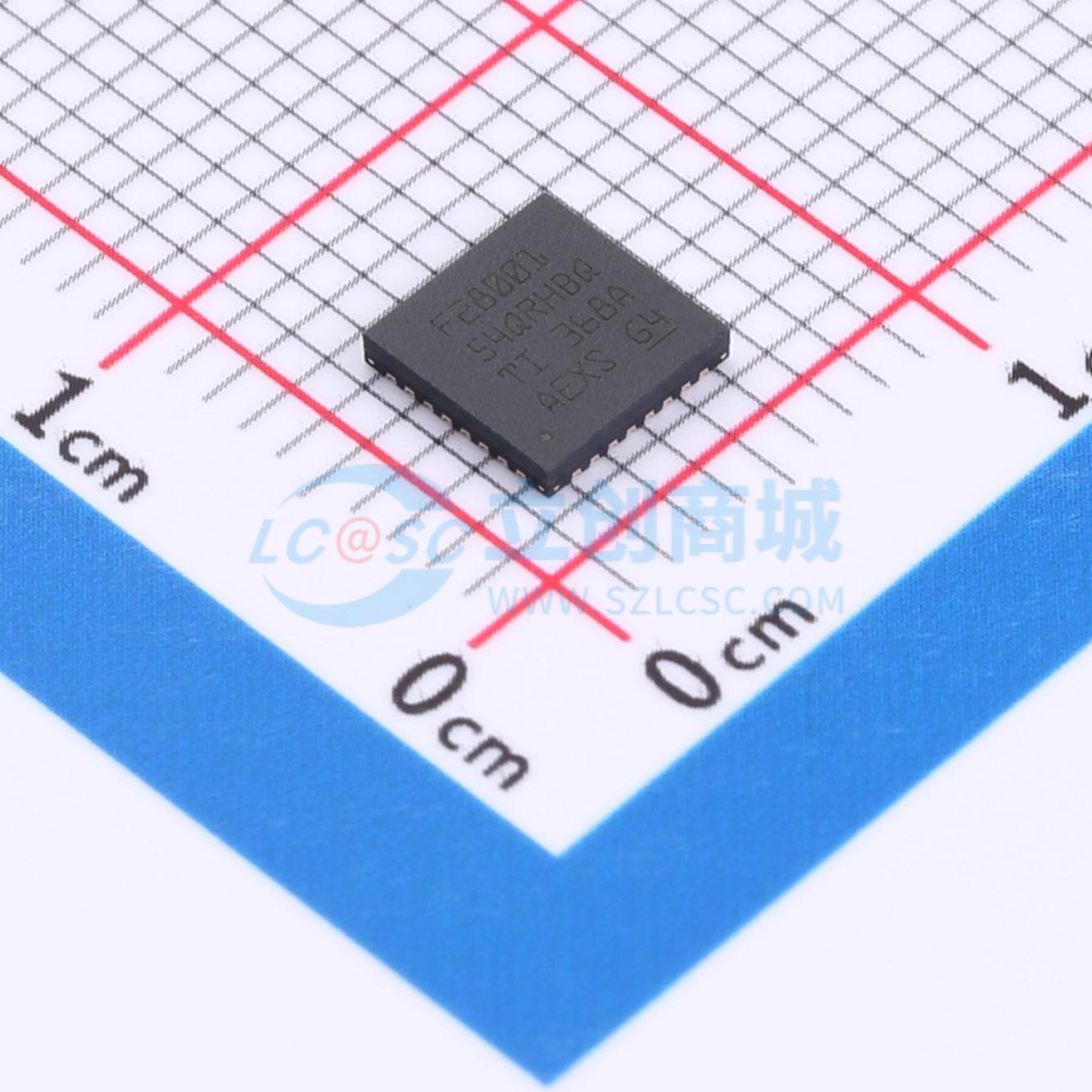

温馨提醒：图片仅供参考，商品以实物为准
F2800154QRHBRQ1
实时微控制器，具备双32位C28x CPU、模拟系统和多种通信接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- F2800154QRHBRQ1
- 商品编号
- C22460856
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 120MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 36KB |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 52 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 3.3V；1.2V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 窗口看门狗(WWDG)；欠压检测(BOR/LVD/LVR/LVI)；内置通用定时器；内置温度传感器；硬件CRC；集成LDO |
商品概述
TMS320F280015x（F280015x）是成本优化的C2000实时微控制器家族成员，该家族为可扩展、超低延迟器件，专为电力电子领域的效率优化设计。
商品特性
- 32位锁步双TMS320C28x内核，主频120MHz
- IEEE 754浮点单元（FPU）
- 三角数学单元（TMU）
- CRC引擎与指令（VCRC）
- 片上存储器
- 256KB（128KW）单组闪存，带ECC保护
- 36KB（18KW）RAM，带ECC/奇偶校验保护
- 安全特性
- JTAGLOCK
- 零引脚启动
- 双区安全
- 时钟与系统控制
- 两个内部10MHz振荡器
- 支持外部电阻以提升内部振荡器性能（ExtR）
- 支持晶体振荡器或外部时钟输入
- 窗口看门狗定时器模块
- 时钟丢失检测电路
- 双时钟比较器（DCC）
- 1.2V内核，3.3V I/O设计
- 用于生成1.2V的内部稳压器（VREG）
- 欠压复位（BOR）电路
- 系统外设
- 52个可独立编程复用的通用输入输出（GPIO）引脚（其中11个与模拟引脚复用）
- 模拟引脚支持10路数字输入
- 增强型外设中断扩展（ePIE）
- 支持多种低功耗模式（LPM）
- 识别码（UID）
- 通信外设
- 1路电源管理总线（PMBus）接口
- 2路集成电路总线（I2C）接口
- 1路控制器局域网（CAN/DCAN）总线端口
- 1路支持灵活数据速率的控制器局域网（CAN FD/MCAN）总线端口
- 1路串行外设接口（SPI）
- 3路与UART兼容的串行通信接口（SCI）
- 1路与UART兼容的本地互连网络（LIN）接口
- 模拟系统
- 2路4MSPS、12位模数转换器（ADC）
- 最多支持21路外部通道（其中11路与GPIO复用）
- 每个ADC集成四个后处理块（PPB）
- 1路带12位基准数模转换器（DAC）的窗口比较器（CMPSS）
- 数字毛刺滤波器
- COMPDACOUT（11位）
- 3路带9.5位有效基准DAC的窗口比较器（CMPSS_LITE）
- 增强控制外设
- 14路ePWM通道，其中4路具备高分辨率能力（分辨率150ps）
- 集成死区支持
- 集成硬件跳闸区（TZ）
- 3个增强型捕获（eCAP）模块
- 2个增强型正交编码脉冲（eQEP）模块，支持CW/CCW工作模式
- 嵌入式模式生成器（EPG）
- 用于软件AES的128位CMAC密钥
- 诊断特性
- 存储器上电自检（MPOST）
- 符合功能安全要求
- 为功能安全应用开发
- 可提供文档辅助ISO 26262和IEC 61508系统设计
- 系统能力最高可达ASIL D和SIL 3
- 硬件完整性最高可达ASIL B和SIL 2
- 安全相关认证
- 经TÜV SÜD认证，ISO 26262最高可达ASIL B
- 经TÜV SÜD认证，IEC 61508最高可达SIL 2
- 封装选项
- 80引脚低轮廓四方扁平封装（LQFP）[后缀PN]
- 64引脚LQFP [后缀PM]
- 48引脚PowerPAD™热增强薄型四方扁平封装（HTQFP）[后缀PHP]
- 32引脚超薄四方扁平无铅封装（VQFN）[后缀RHB]
- 环境温度(TA)范围（详见器件信息表和器件对比）
- F280015xS、F280015xQ型号:-40℃ 至 125℃
- F280015xE型号:-40℃ 至 150℃
应用领域
- 汽车ADAS
- 电子控制单元
- 机械扫描激光
- 车身电子与照明
- 车门模块
- 后备箱模块
- 车窗模块
- 车身控制模块（BCM）
- HVAC压缩机模块
- HVAC控制模块
- 内部加热器模块
- 前大灯
- 座椅舒适模块
- 座椅位置与折叠模块
- 方向盘控制
- DC/AC逆变器
- 中功率DC/DC转换器
- 混合动力、电动动力系统
- 电池管理系统（BMS）
- DC/DC转换器
- 逆变器与电机控制
- 车载（OBC）与无线充电器
- 车辆控制单元（VCU）
- 虚拟发动机声音系统（VESS）
- 发动机风扇
- 电动涡轮增压器/增压器
- 泵
- 自动变速箱
- 电动助力转向（EPS）
- 信息娱乐与仪表组
- 抬头显示
- 远程信息处理控制单元
- 汽车主机
- 售后音频放大器
- 汽车主动降噪
- 汽车外部放大器
- 工业电机驱动
- 交流驱动控制模块
- 交流驱动功率级模块
- 伺服驱动控制模块
- 伺服驱动功率级模块
- 工厂自动化与控制
- 移动机器人电机控制
- 电信与服务器电源
- 商用DC/DC
- 商用网络与服务器电源
- 商用电信整流器
- 不间断电源（UPS）
- 三相UPS
- 单相在线UPS
