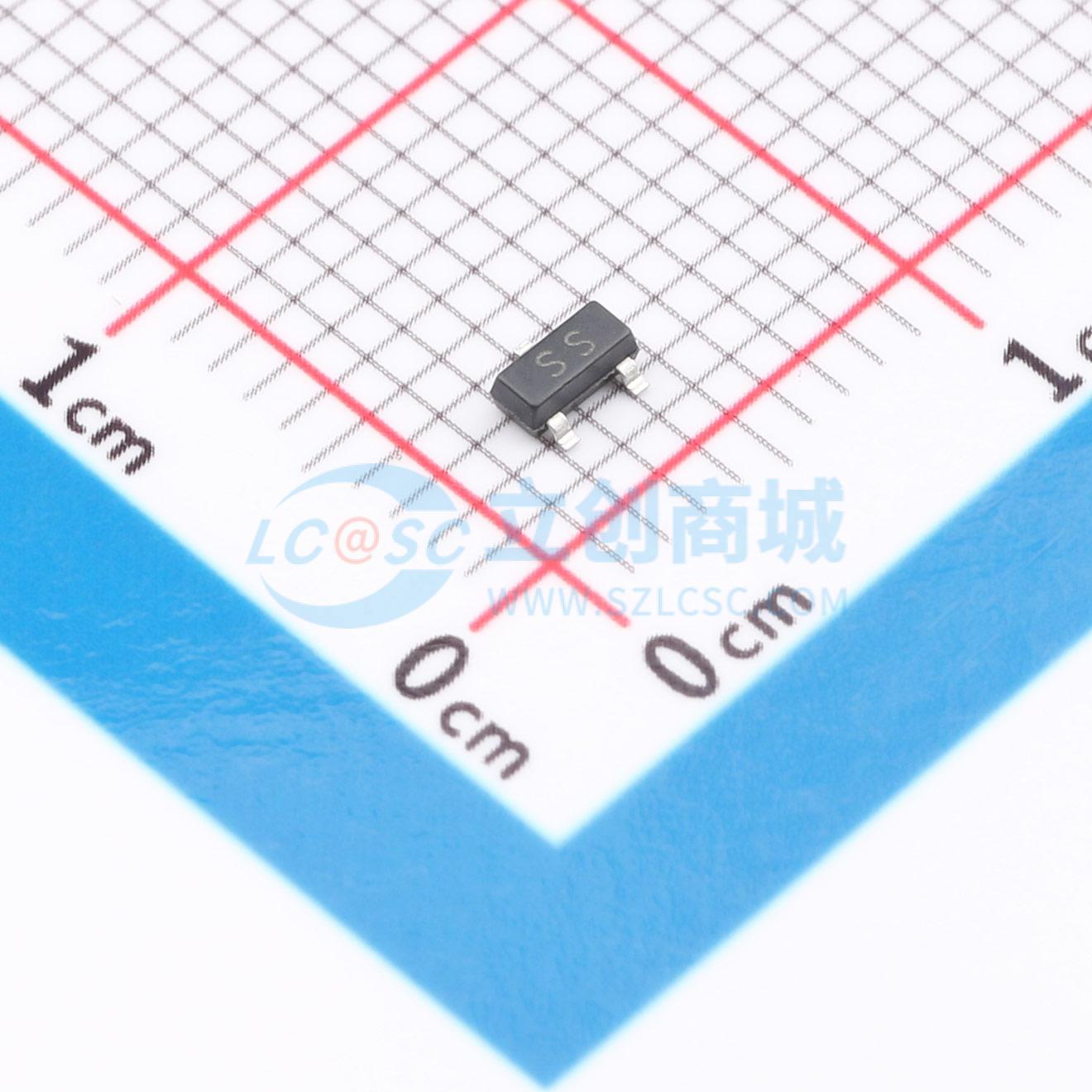

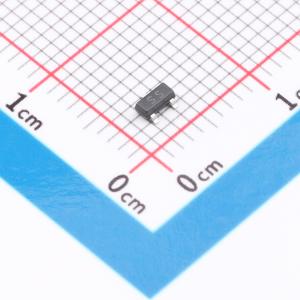

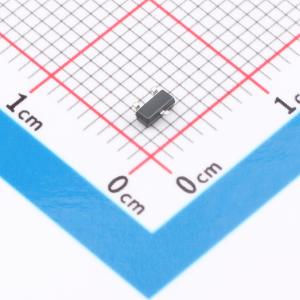

BSS138
N沟道 耐压:50V 电流:0.22A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ID=0.22A/VDS=50V/VGS=±20V
- 品牌名称
- High Diode(海德)
- 商品型号
- BSS138
- 商品编号
- C22458614
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0339克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 50V | |
| 连续漏极电流(Id) | 220mA | |
| 导通电阻(RDS(on)) | 3Ω@4.5V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V@250uA | |
| 输入电容(Ciss) | 26.5pF@25V | |
| 反向传输电容(Crss) | 5.9pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 高密度单元设计，实现极低的导通状态漏源电阻（RDS(on)）
- 坚固可靠
应用领域
- 直接逻辑电平接口：TTL/CMOS
- 驱动器：继电器、螺线管、灯、锤、显示器、存储器、晶体管等
- 电池供电系统
- 固态继电器
