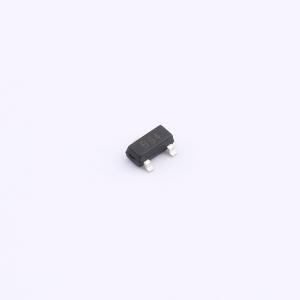

BSS84
P沟道 耐压:50V 电流:0.13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ID=-0.13A/VDS=-50V/VGS=±20V
- 品牌名称
- High Diode(海德)
- 商品型号
- BSS84
- 商品编号
- C22458615
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 50V | |
| 连续漏极电流(Id) | 130mA | |
| 导通电阻(RDS(on)) | 1.9Ω@4.5V | |
| 耗散功率(Pd) | 300mW | |
| 阈值电压(Vgs(th)) | 1.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 620pC@10V | |
| 输入电容(Ciss) | 32.9pF | |
| 反向传输电容(Crss) | 3.31pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 5.48pF |
商品概述
AO3416A采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压VDS = 20V，漏极电流ID = 6.5A
- 当栅源电压VGS = 4.5V时，导通电阻RDS(ON) < 22mΩ
- 静电放电ESD = 2500HBM
应用领域
- 电池保护
- 负载开关
- 不间断电源
